Abordaremos sucintamente aqui o procedimento de pintura dos filetes e letreiros realizado na locomotiva nº 327 da antiga Estrada de Ferro Leopoldina, trabalho esse executado entre os dias 21/05/2018 e 24/05/2018 nas oficinas de Cruzeiro.
Salientamos que um dos principais viés da ABPF como instituição preservacionista é a manutenção e resgate das características originais do material histórico pertencente ao seu acervo.
Dentro dos procedimentos que a ABPF já tem implementado à algum tempo, um minucioso trabalho de pesquisa, catalogação e registro de todos os elementos gráficos aplicados no material rodante que compõem seu acervo vem sendo realizado. O material que ainda apresenta esses elementos semi-preservados, está sendo catalogado, com o registro de todos os elementos, com a coleta de todas as dimensões, desenhos e fotografias, além dos tons de tinta utilizados, para que posteriormente, após a conclusão dos trabalhos de recuperação do veículo, sejam reaplicados da forma original.
Para a 327 houve todo o cuidado de se pesquisar, através de documentos e fotografias antigas a tipologia das letras e dos números bem como suas dimensões através de cálculo de escala na fotografia baseado nas medidas reais de cada veículo além das dimensões (espessura, raios de curva e espaçamento) dos filetes, feitos com as medidas das especificações da Leopoldina; as cores foram determinadas com base em dezenas de fotografias antigas, para que se chegasse em tonalidades o mais próximas possível das antigas.

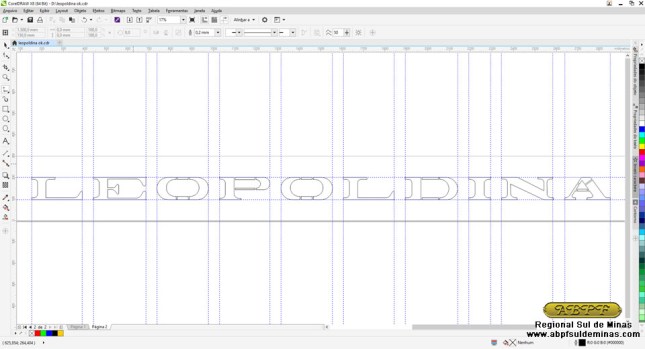

Preparação das máscaras “Leopoldina” para pintura no tênder
Preparação da máscara para pintura do “327” no para-choque da locomotiva

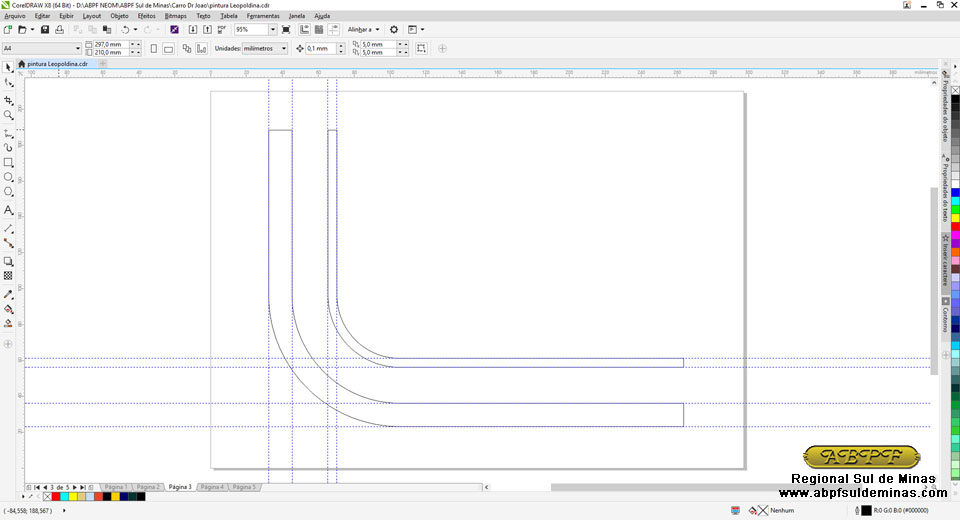

Houve o mesmo cuidado na preparação das medidas dos filetes da cabine, tênder, domo e areeiro
Toda essa pesquisa e o trabalho para o desenvolvimento dos elementos gráficos o mais próximos possível dos originais levou meses até que se obteve o resultado mais fidedigno possível, visando a fidelidade e a preservação do material ferroviário histórico.

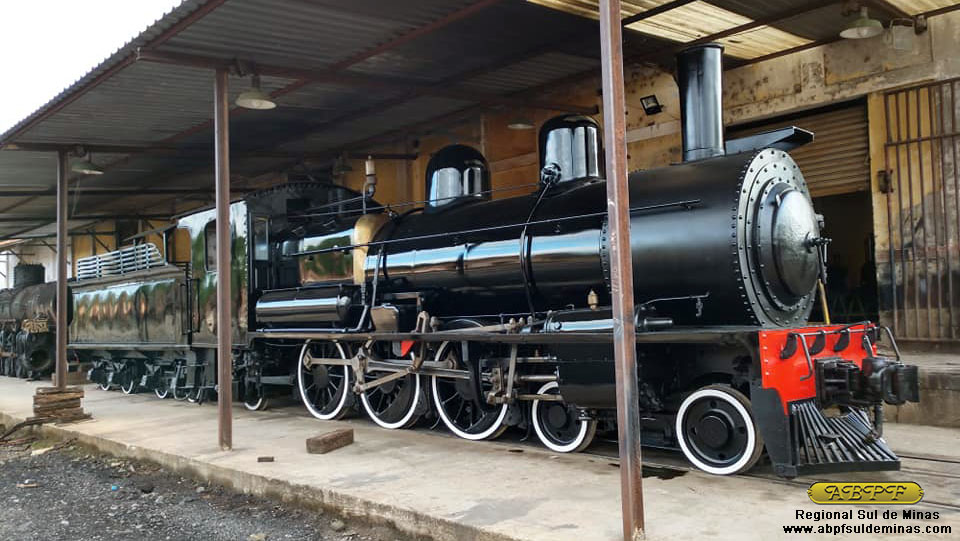

A locomotiva 327 pronta para receber a pintura dos letreiros e filetes
Início da marcação dos filetes da cabine

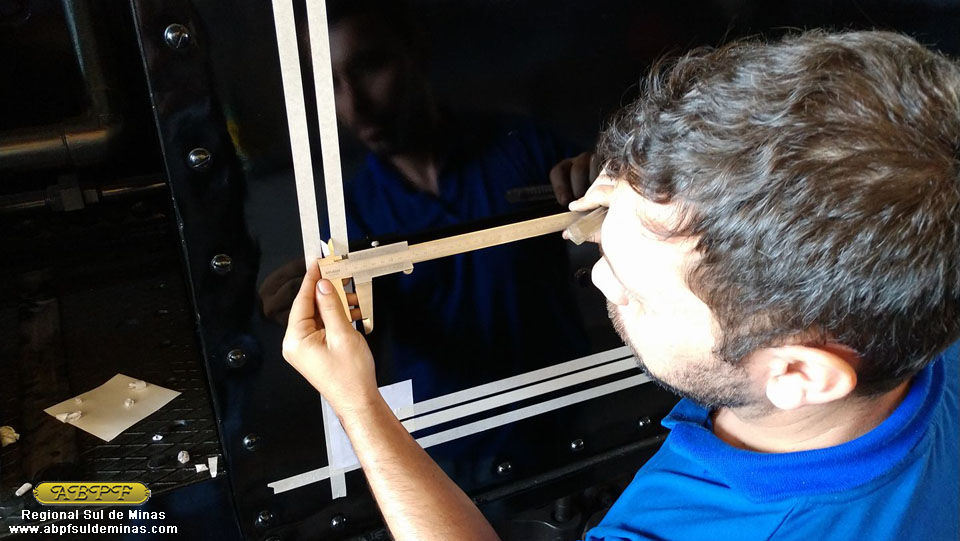

Conferindo as medidas da espessura do filete

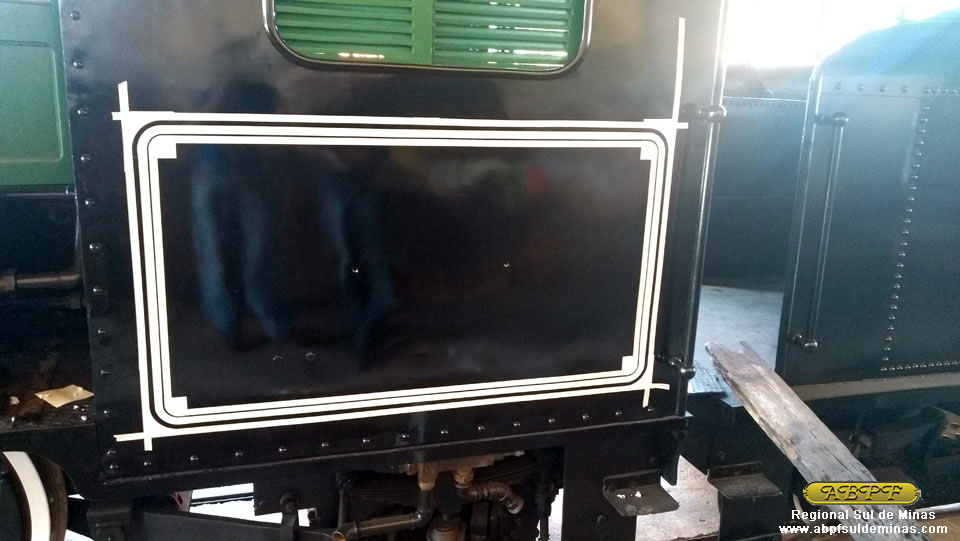

Filetes já marcados na cabine para pintura

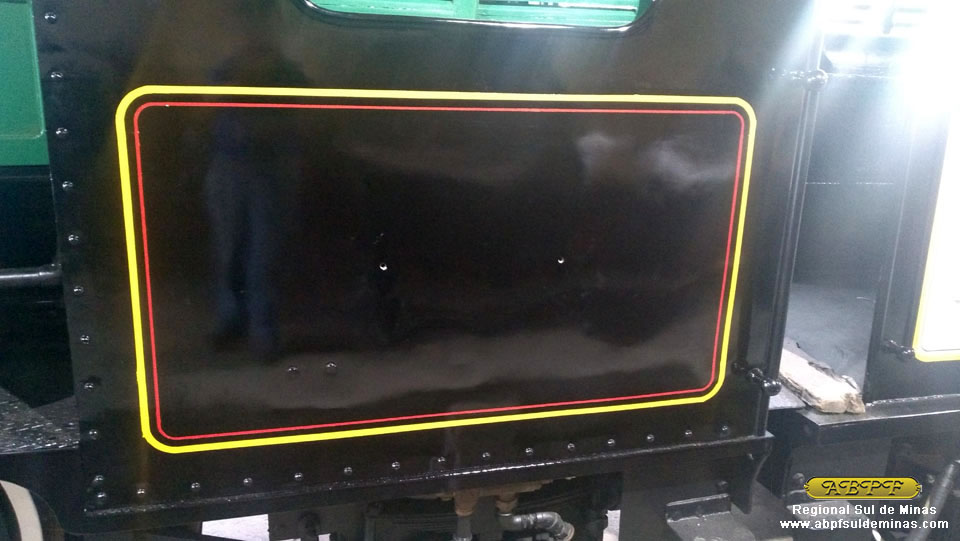

Os filetes já pintados nas cores do último padrão de pintura para locomotivas a vapor da leopoldina
A placa com a numeração da locomotiva já instalada; houve também o cuidado de se pintar os números e as letras com as cores corretas
Início da marcação dos filetes do tênder

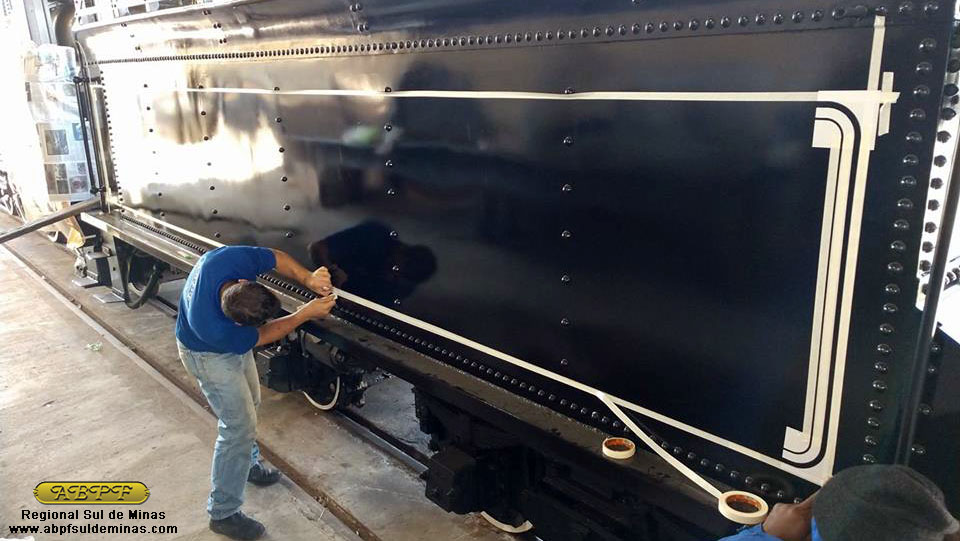

Filetes do tênder já marcados para pintura
Isolamento da lateral da cabine e do tênder para a pintura dos filetes: foi utilizada pistola de pintura para um melhor acabamento
Aplicação da máscara com o “Leopoldina” no tênder

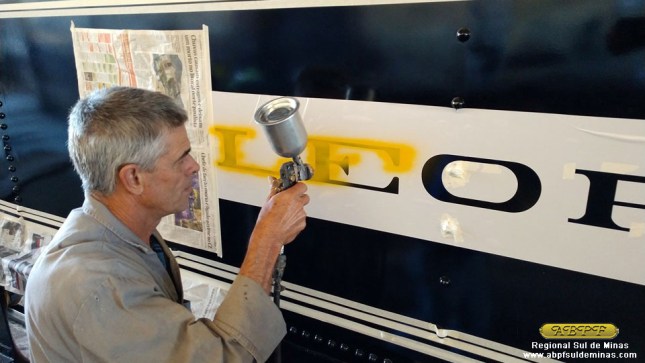

Início da pintura do “Leopoldina” no tênder
O filete amarelo foi pintado na mesma etapa da inscrição “Leopoldina”

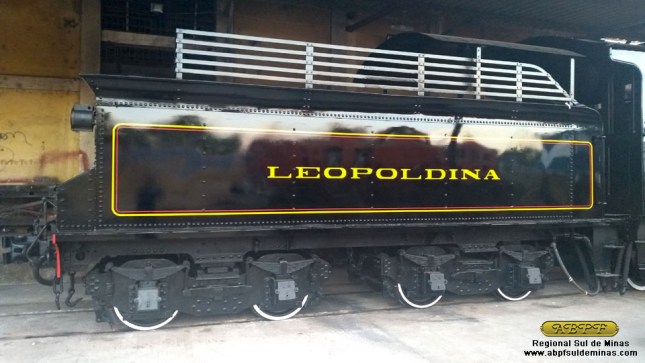

Pintura do tênder concluída

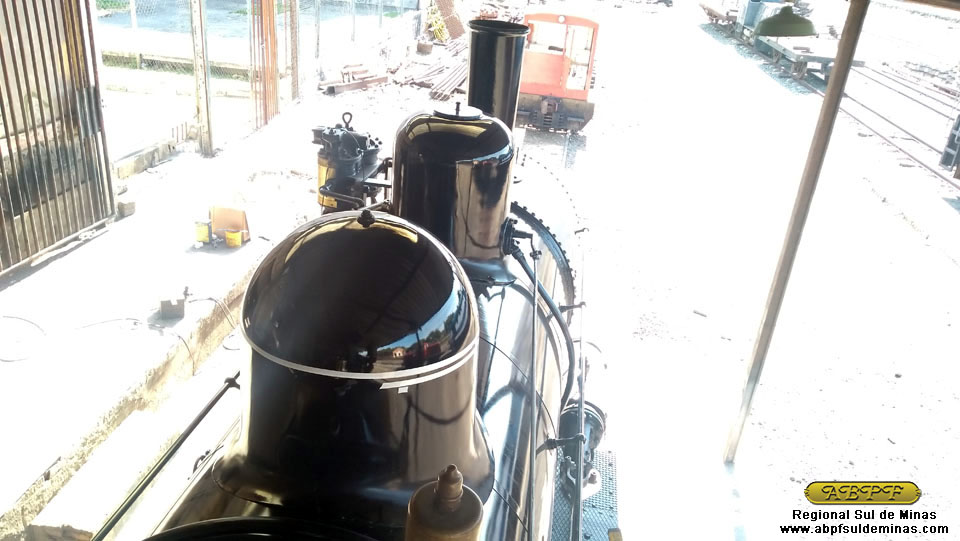

Início da marcação dos filetes no domo de vapor
Marcação dos filetes no areeiro

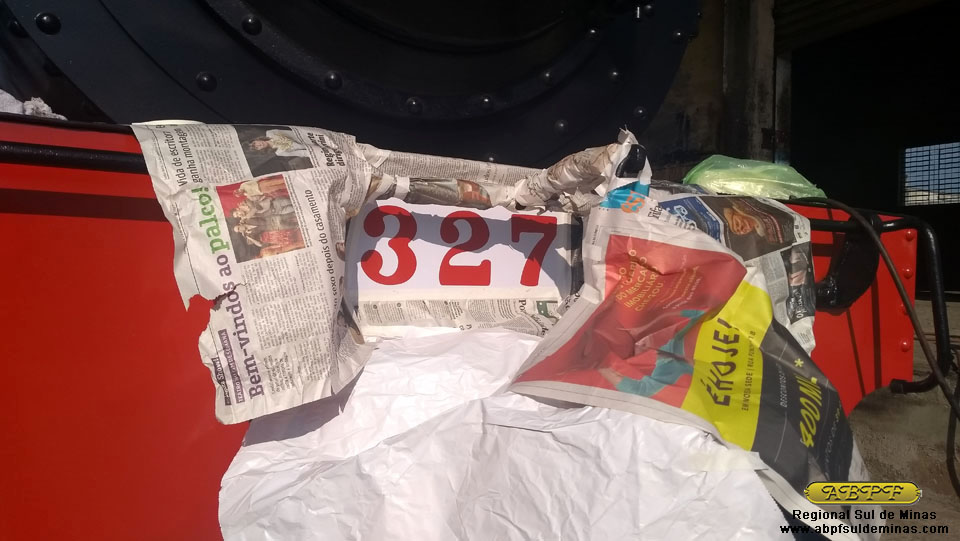

Máscara aplicada e isolamento feito para a pintura do número no para-choque da locomotiva

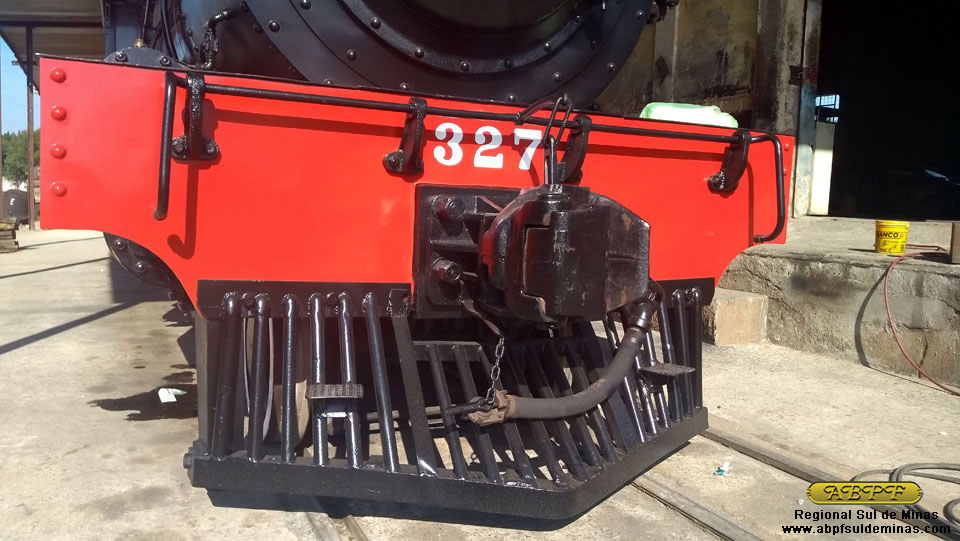

O número já pintado no para-choque da locomotiva

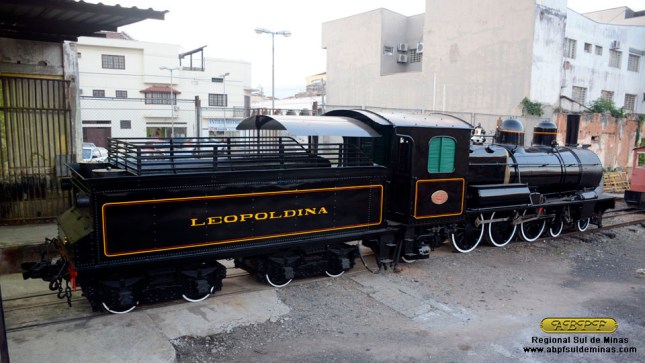

A 327 já com a pintura concluída

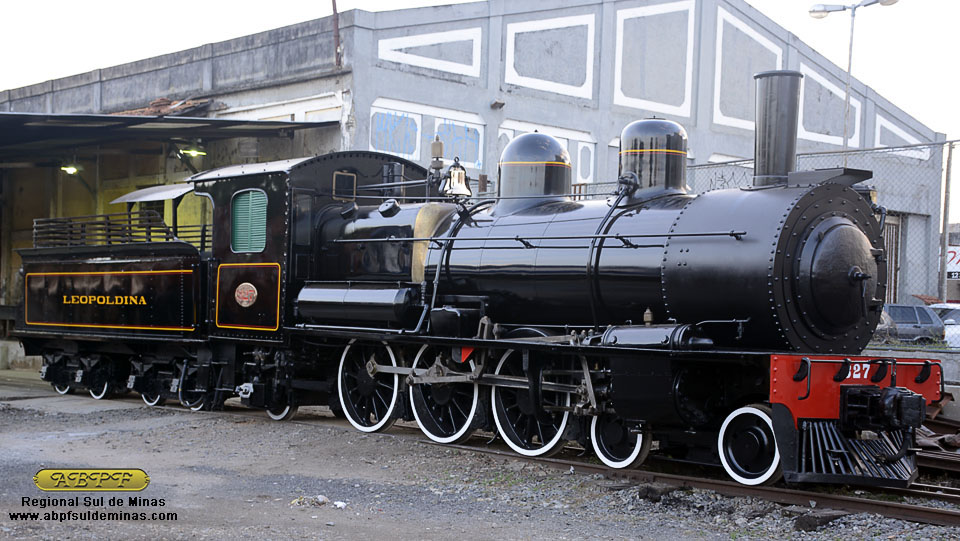

Outra vista da 327 já com a pintura concluída
A execução da pintura desses elementos levou quatro dias inteiros com dedicação de uma equipe que em alguns momentos chegou a contar com até quatro colaboradores nas oficinas de Cruzeiro e mostra um pouco a dimensão do trabalho necessário para a integral recuperação de uma locomotiva; foram quatro dias apenas para a aplicação dos elementos, isso feito após um extenso trabalho de pintura de toda a locomotiva que já foi realizado após um extenso trabalho de funilaria e acabamento que por sua vez foi realizado após um extenso trabalho de reconstrução completa da locomotiva, que levou cerca de 6 anos para ser concluído, deixando a locomotiva em condições de nova, 100% apta ao trabalho com plenas condições de segurança e confiabilidade.
