Continuando com nosso relato da reforma da locomotiva 522, vamos hoje mostrar o trabalho para recuperação dos feixes de mola da suspensão da locomotiva.

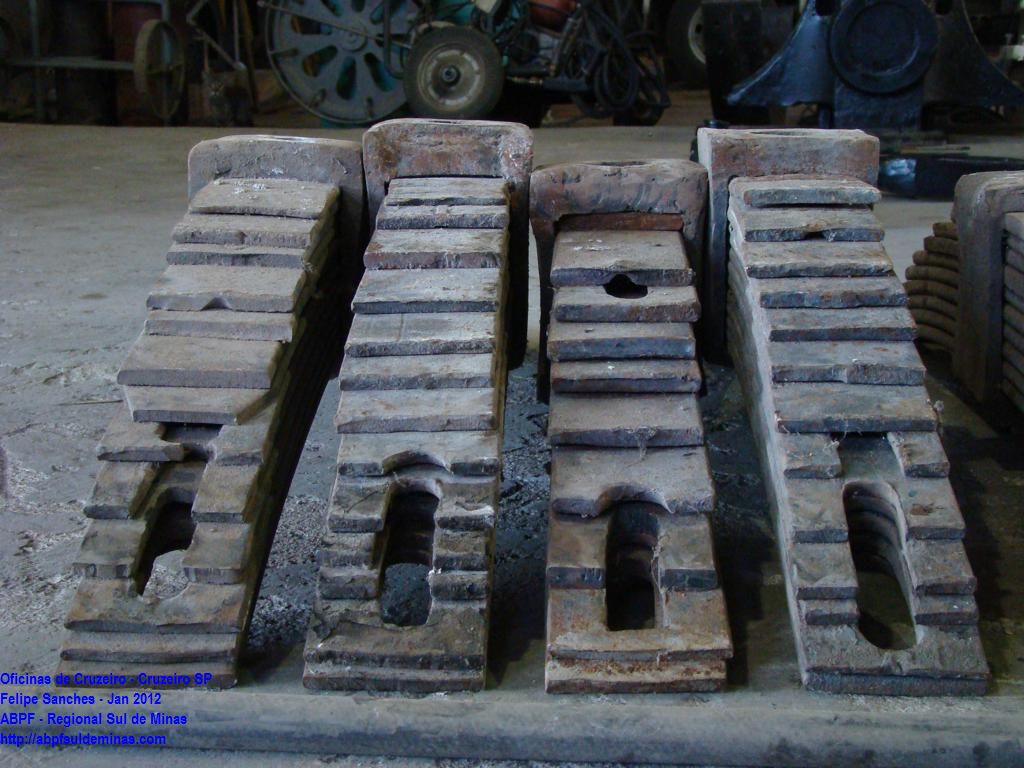

Aspecto dos feixes de mola logo após terem sido retiradas da locomotiva

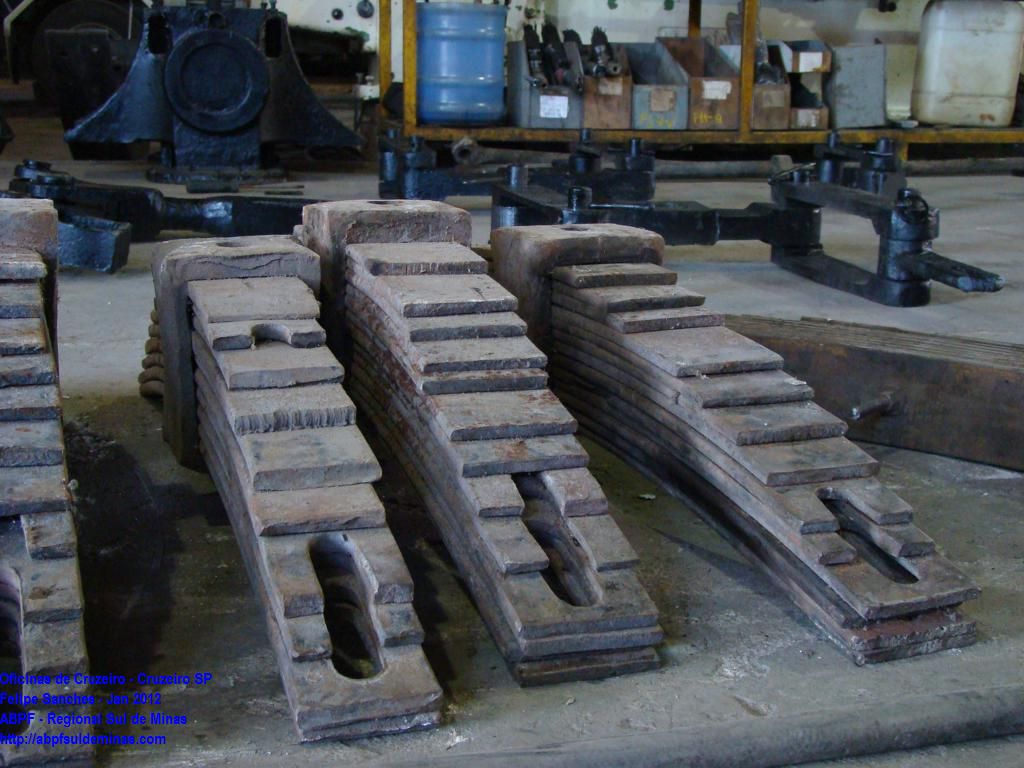

Todas os feixes de mola das rodas motrizes

Condições dos feixes de mola

Como todo conjunto de tração da locomotiva já foi desmontado começa-se então a recuperação individual dos componentes. No caso dos feixes de mola, são todos desmontados e cada mola é inspecionada, se estiver em condições é re-aproveitada, caso contrário uma nova peça é fabricada.

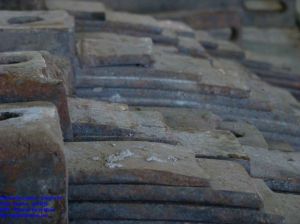

Detalhe das condições das molas

Durante a limpeza e desmontagem é constado que os feixes de mola foram sendo recuperadas pela ferrovia original da locomotiva com o uso de peças irregulares e fora do padrão, assim podemos observar na foto abaixo como as molas fica assimétricas e com um aspecto bem irregular:

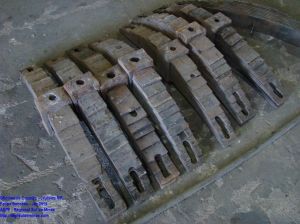

Aspecto irregular das molas devido ao uso de peças fora do padrão

Devido aos muitos anos que a locomotiva ficou parada, sujeira e ferrugem acumuladas, é praticamente impossível remover as molas das presilhas, então a solução é cortar as presilhas:

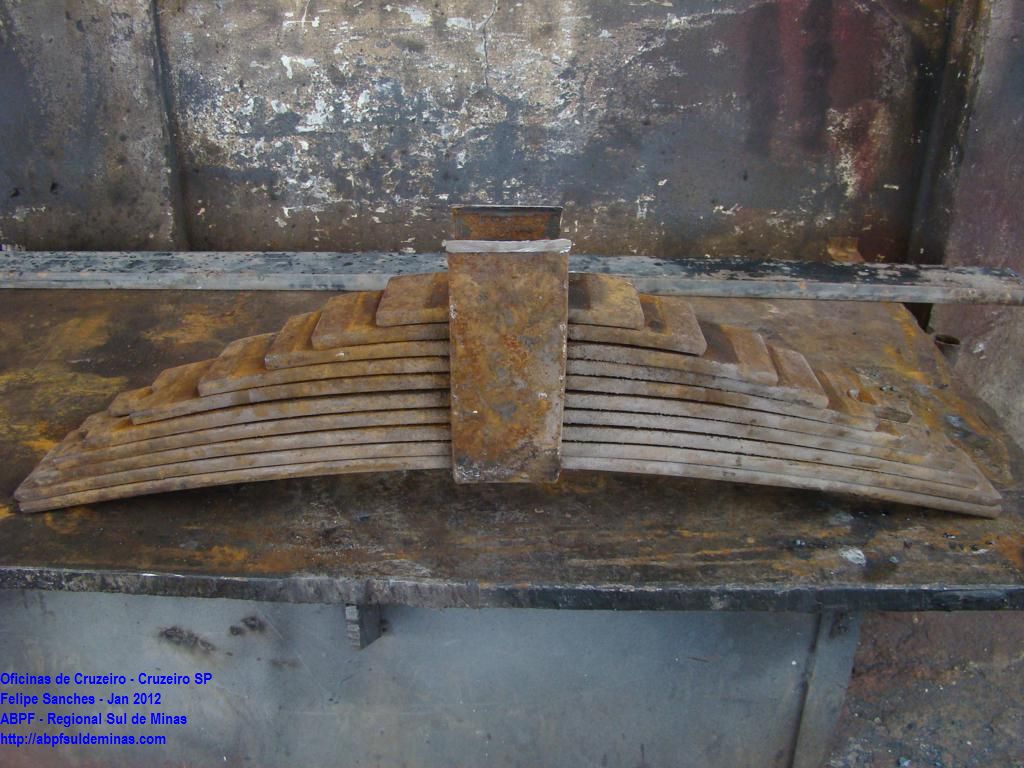

Presilhas cortadas

Como sempre, é feita uma boa limpeza para termos uma boa visão do aspecto de cada componente, após limpeza são feitos diversos ensaios para se montar as molas da forma adequada e se re-aproveitando as partes possíveis:

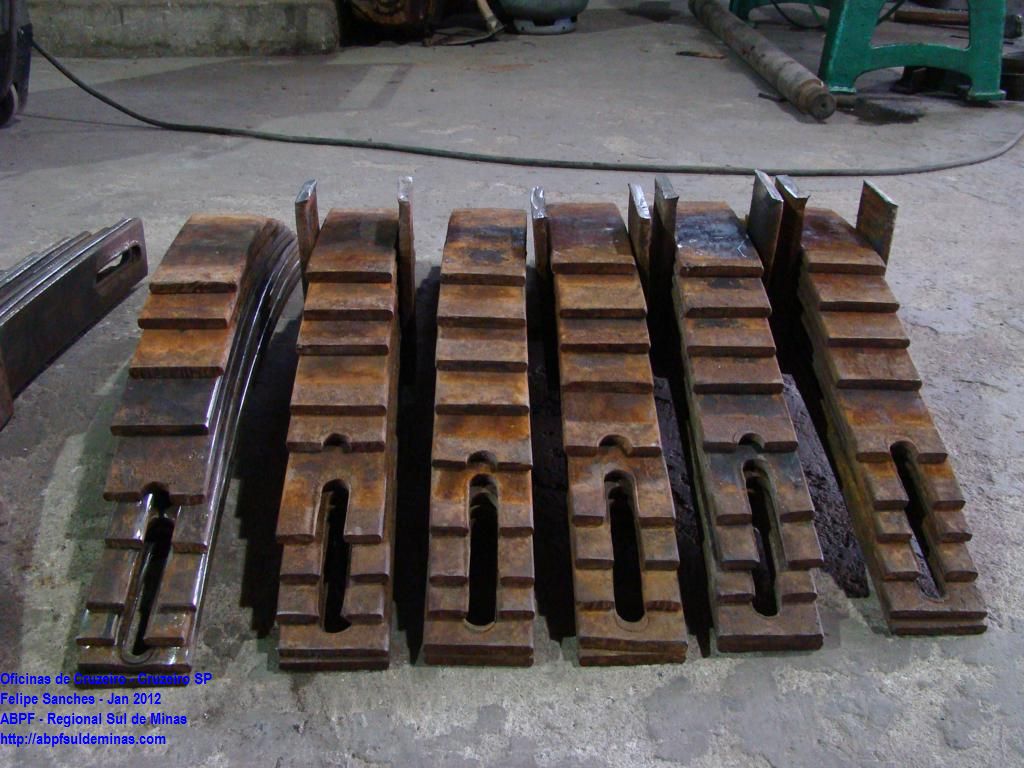

Molas montadas de forma correta

Quando alguma mola não se encontra no padrão de qualidade desejado é preciso fabricar uma nova:

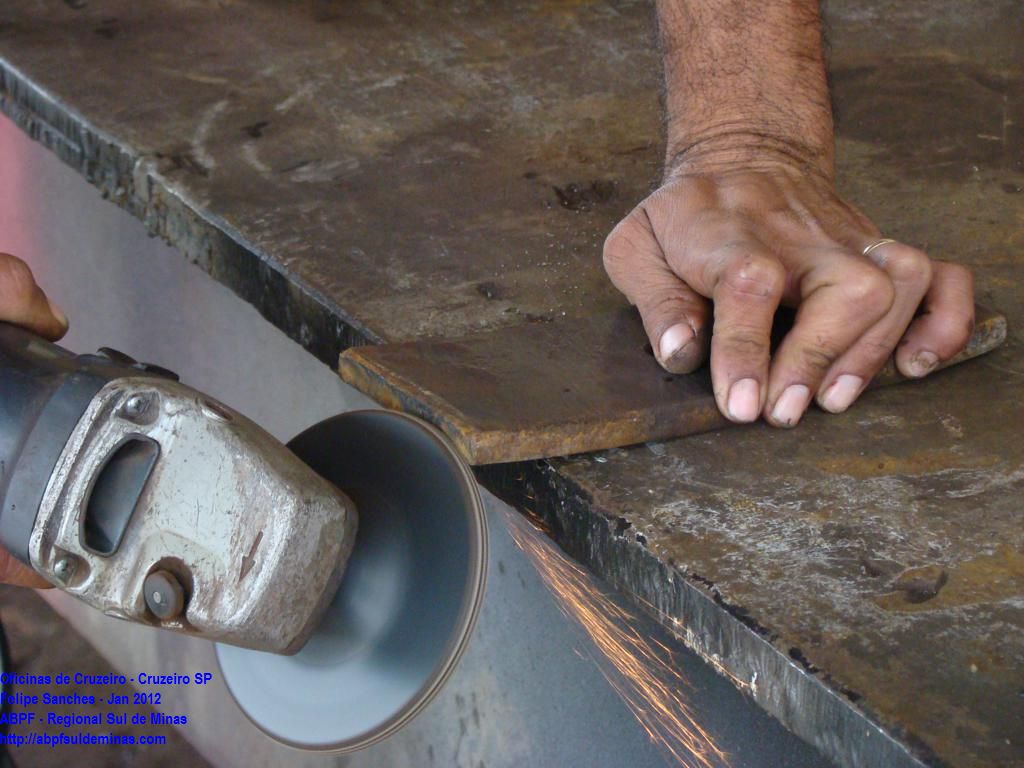

Ajustando nova mola

Após muito trabalho, o quebra cabeça todo é montado, observe como as molas estão muito mais simétricas:

Conjunto de molas montado novamente

Após concluir a montagem das molas e estas chegarem em um estado satisfatório e dentro do nosso padrão de qualidade, é feita a limpeza final para as molas serem guardadas até a montagem da locomotiva:

Molas prontas
