Testes com a Locomotiva 327

Testes com a Locomotiva 327

No dia 15/08/2017 foi um dia especial, pois pela primeira vez em anos após entrar em reforma a locomotiva 327 andou novamente, abaixo alguns vídeos gravados na oficina de Cruzeiro durante os testes:

Andando pela linha de testes:

A previsão é que ainda este ano a Locomotiva 327 seja transferida para Passa Quatro, para substituir a locomotiva 332, que será então transferida para São Lourenço para substituir temporariamente a locomotiva 1424.



Tags: , , , ,

Caixas de Mancais da Locomotiva 522

Já mostramos por aqui a montagem do sistema de suspensão da locomotiva 522, que pode ser visto neste artigo.

Como parte do sistema de tração da locomotiva, temos as caixas de mancais, que, como o nome diz, “abrigam” os mancais dos eixos das locomotivas. No caso das locomotivas a vapor do Brasil, elas não possuíam rolamentos, dessa forma, o contato do eixo com o “corpo” da locomotiva é feito através de um mancal.

As caixas tem diversas funcionalidades, sendo as principais:

  • Servem de “suporte” ao mancal propriamente dito
  • Servem de reservatório de óleo, que é usado para lubrificação dos mancais
  • Conectam o eixo da locomotiva ao “corpo” da mesma, mas de forma indireta, através do sistema de suspensão

No caso da locomotiva 522, como já era esperado estavam todas em péssimas condições, pois a locomotiva provavelmente foi usada até além do seu limite antes de ser cedida a ABPF.

Como mostramos anteriormente (no artigo que pode ser visto clicando-se aqui) foi feita uma limpeza inicial das caixas com o uso do maçarico durante a desmontagem da locomotiva.

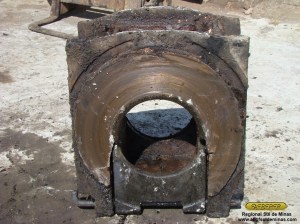

Situação das caixas logo após remoção da locomotiva

Situação das caixas logo após remoção da locomotiva

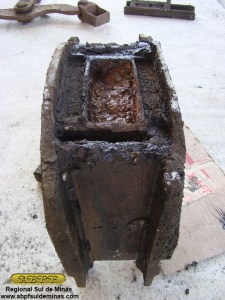

Detalhe dos compartimentos de óleo

Detalhe do compartimento de óleo e apoios da cadeira

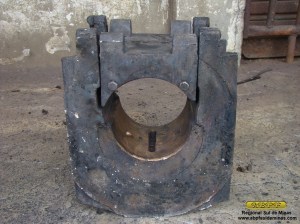

Uma das caixas, após uma limpeza inicial

Uma das caixas, após uma limpeza inicial



Após a limpeza, começou-se a recuperação da caixas. No primeiro passo, foram recuperadas as caixas danificadas:

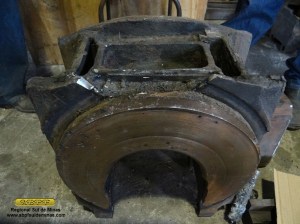

Exemplo de caixa danificada, observe na parte superior que parte da lateral esta quebrada, inutilizando o reservatório de óleo

Exemplo de caixa danificada, observe na parte superior que parte da lateral esta quebrada, inutilizando o apoio da cadeira

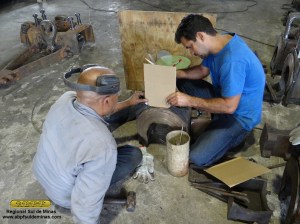

Mecânicos criando gabarito para fazer o reparo da peça

Mecânicos criando gabarito para fazer o reparo da peça

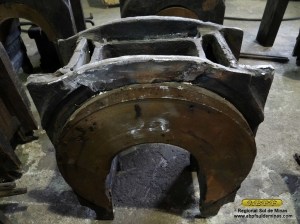

Caixa após reparo realizado.

Caixa após reparo realizado.

Terminada a limpeza, constatou-se que os encaixes das cadeiras estavam muito danificados e alterados, então foi preciso recuperar os mesmos:

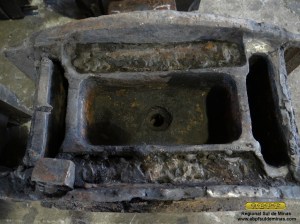

Aspecto dos reservatórios de óleo de uma das caixas.

Aspecto do encaixe das cadeiras em uma das caixas.

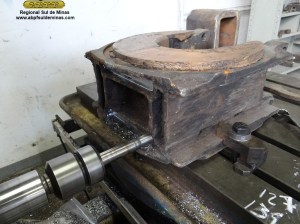

usinando os reservatórios

Usinando os encaixes



A caixa durante a usinagem

A caixa durante a usinagem

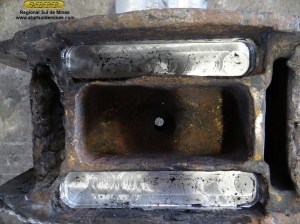

Reservatórios de óleo após usinagem

Encaixes já usinados

Com os encaixes prontos, as cadeiras passaram por ajustes e foram testadas:

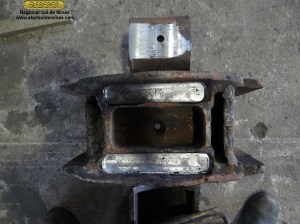

Detalhe de uma das caixas e a cadeira.

Detalhe de uma das caixas e a cadeira.

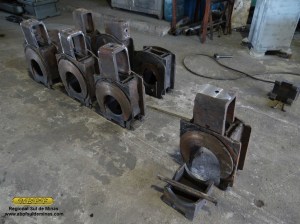

Caixas e cadeiras em diversos estágios

Caixas e cadeiras em diversos estágios

Após o reparo das caixas, constatou-se que o reservatório de óleo para a cunha e a telha haviam sido inutilizados, provavelmente pela locomotiva 522 nos seus últimos anos ter ficado restrita a apenas serviços de manobras. Iniciou-se então o trabalho para se recuperar os reservatórios. Para tal, foi preciso fazer a nova furação para passagem do óleo e refazer as “torcidas” (enchimento) para controle da vazão do óleo. As torcidas são feitas com arame e lã de carneiro:

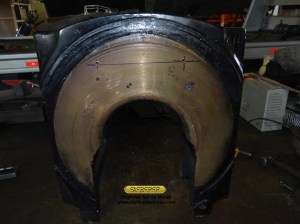

Nova furação para conectar os reservatórios a lateral da caixa

Nova furação para conectar os reservatórios à cubação da caixa

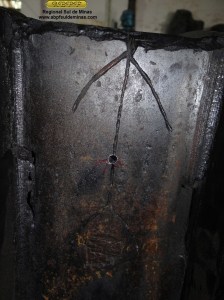

Detalhe da furação no encaixe das telhas

Detalhe da furação de lubrificação no encaixe das telhas



Mecânico preparando os enchimentos

Mecânico preparando as “torcidas”

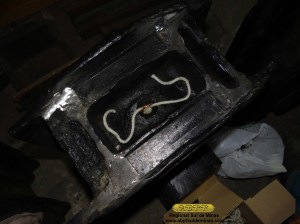

Detalhe da caixa e as torcidas já instaladas.

Detalhe da caixa e as torcidas já instaladas.

A próxima etapa foi testar a vazão do óleo, onde é necessário verificar se o mesmo não está com, a vazão muito rápida ou muito lenta, para se ter certeza que toda a cubação, cunha, telha e principalmente o mancal serão lubrificados de forma apropriada:

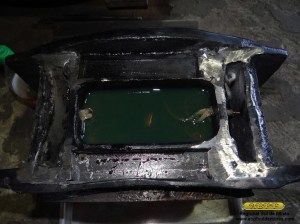

Caixa já abastecida com óleo.

Caixa já abastecida com óleo.



As caixas abastecidas e já com a vazão de óleo sendo monitorada

As caixas abastecidas e já com a vazão de óleo sendo monitorada

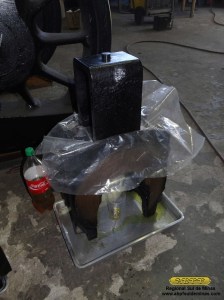

Detalhe de uma das caixas durante os testes

Detalhe de uma das caixas durante os testes

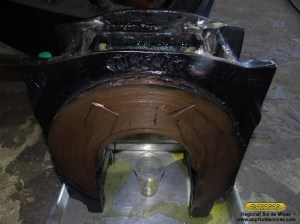

Detalhe da vazão do óleo

Detalhe da vazão do óleo

Para ajudar os leitores a entenderem como funciona todo o sistema, abaixo mostramos uma foto do conjunto com uma caixa, cadeira e mola de suspensão:

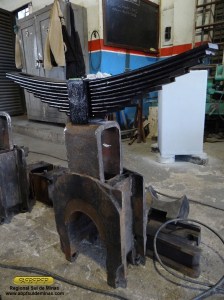

Detalhe do conjunto de caixa, cadeira e mola de suspensão

Detalhe do conjunto de caixa, cadeira e mola de suspensão



Assim concluímos este relato sobre a recuperação das caixas. Nos próximos artigos, veremos mais detalhes sobre este sistema, o longeirão e montagem da locomotiva!




4 Comentários

Publicado por em 15 de julho de 2014 em ABPF, Locomotiva 522, Oficinas de Cruzeiro, Restauração



Tags: , , , , ,

Manutenção de Via Permanente

Um aspecto pouco lembrado em matérias sobre ferrovias é a manutenção da via permanente, que engloba os trilhos, dormentes, pontes, túneis, etc. No caso das operações da ABPF, este trabalho é feito em dias úteis por uma equipe exclusiva para este trabalho.

A manutenção da via é feita constantemente durante todo o ano e é a responsável por um dos maiores custos de manutenção dos trens turísticos mantidos pela regional (o Trem da Serra da Mantiqueira em Passa Quatro e o Trem das Águas em São Lourenço).

Somente este ano foram adquiridos quase quatro mil dormentes para serem empregados na via, sendo que destes, 3.100 são destinados exclusivamente para Passa Quatro. Pode parecer pouco se comparado com grandes ferrovias, mas no caso da via em Passa Quatro, isso representa a substituição de aproximadamente 25% de todos os dormentes.

Dormentes recém adquiridos estocados em Passa Quatro

Parte dos dormentes recém adquiridos estocados em Passa Quatro

No Trem da Serra da Mantiqueira, a ABPF faz a manutenção de aproximadamente 11 kms de via permanente, incluindo o Túnel da Mantiqueira, que apesar de não estar em uso, também recebe manutenção periódica.

Já no Trem das Águas, também são mantidos em torno de 10 kms de via permanente, sendo que hoje, aproximadamente 80% da via já utiliza dormentes de concreto, que a ABPF veio instalando ao longo dos últimos anos.

Este ano, além dos trabalhos rotineiros de manutenção, destacamos alguns trabalhos feitos em Passa Quatro. O primeiro foi a construção de um novo bueiro no km 26 da ferrovia (próximo a estação Coronel Fulgêncio).

Bueiro recém construído no km 26

Bueiro recém construído no km 26

O bueiro é essencial para o escoamento das águas de chuva, principalmente no trecho de serra, pois a falta deste pode ocasionar deslizamentos e outros problemas na via.

Mas o trabalho mais complexo este ano na via permanente foi a reforma da Ponte Estrela, que é o cartão postal da ferrovia. Foram trocados no total 100 dormentes, sendo todo os 40 dormentes da ponte e 60 dormentes nas duas cabeceiras.

Aspecto da Ponte Estrela antes do inicio dos trabalhos

Aspecto da Ponte Estrela antes do inicio dos trabalhos

A troca de dormentes nas ponte é um tanto complexa em comparação a demais trechos, pois os dormentes precisam ser “encaixados” na estrutura da ponte. Isto requer que sejam entalhados e que toda a via na ponte seja desmontada. Outro fator complicador e específico da Ponte Estrela é que a via no local é em curva, o que requer que durante o entalhamento dos dormentes, seja levado em conta a super elevação da curva.

Na primeira etapa dos trabalhos, foram removidos os contra-trilhos da ponte e trocados os dormentes da cabeceira superior da ponte.

Remoção dos dormentes na cabeceira superior da ponte, olhando-se no sentido Passa Quatro - Coronel Fulgêncio

Remoção dos dormentes na cabeceira superior da ponte, olhando-se no sentido Passa Quatro – Coronel Fulgêncio

Instalação de novos dormentes na cabeceira superior, observe o dormente maior, em primeiro plano, onde são fixadas as pontas dos contra trilhos.

Instalação de novos dormentes na cabeceira superior, observe o dormente maior, em primeiro plano, onde são fixadas as pontas dos contra-trilhos.

Aplicação de lastro após instalação dos novos dormentes, na cabeceira superior.

Aplicação de lastro após instalação dos novos dormentes, na cabeceira superior.

Após finalização da cabeceira superior da ponte, os trabalhos foram concentrados na cabeceira inferior:

Inicio da remoção dos dormentes na cabeceira inferior

Inicio da remoção dos dormentes na cabeceira inferior

Novos dormentes instalados na cabeceira inferior da ponte.

Novos dormentes instalados na cabeceira inferior da ponte.

Aplicação de lastro na cabeceira inferior.

Aplicação de lastro na cabeceira inferior.

Com a renovação das cabeceiras da ponte, foi iniciada a etapa mais complexa do trabalho, que consiste na troca dos dormentes da ponte, que no geral, ainda se encontravam em bom estado, sendo que apenas três que estavam completamente podre. Como o trabalho na ponte é extremamente complexo em relação ao resto da via, optou-se pela renovação de todos os dormentes ao invés de trocar apenas os dormentes podres, evitando-se assim que seja preciso realizar esta operação com frequência.

Aspecto da ponte antes da troca dos dormentes

Aspecto da ponte antes da troca dos dormentes, sendo que a grande maioria ainda se encontra em bom estado, mas já chegando ao final da sua vida útil.

Parte dos dormentes removidos da ponte.

Parte dos dormentes removidos da ponte.

Novos dormentes para instalação na ponte. Observe a diferença de profundidade entre os entalhes para que seja garantida a super elevação da curva.

Novos dormentes para instalação na ponte. Observe a diferença de profundidade entre os entalhes para que seja garantida a super elevação da curva.

Instalando novos dormentes na ponte, observe o contraste entre os dormentes novos e os antigos, no fundo da imagem.

Instalando novos dormentes na ponte, observe o contraste entre os dormentes novos e os antigos, no fundo da imagem.

A ponte já com todos os dormentes novos, olhando-se no sentido Coronel Fulgêncio - Passa Quatro

A ponte já com todos os dormentes novos, olhando-se no sentido Coronel Fulgêncio – Passa Quatro

A ponte já com todos os dormentes novos, olhando-se no sentido Passa Quatro - Coronel Fulgêncio

A ponte já com todos os dormentes novos, olhando-se no sentido Passa Quatro – Coronel Fulgêncio

Por fim, após conclusão dos trabalhos na ponte, foi feita a recuperação de mais algumas dezenas de metros na cabeceira superior da ponte, que incluiu a troca de dormentes e recuperação do lastro:

Aspecto da via na cabeceira superior, onde foram trocados os dormentes e renovado o lastro. Observe nas laterais a terra que foi removida do lastro.

Aspecto da via na cabeceira superior, onde foram trocados os dormentes e renovado o lastro. Observe nas laterais a terra que foi removida do lastro.

Aspecto da via na cabeceira superior da ponte, olhando-se no sentido Coronel Fulgêncio - Passa Quatro

Aspecto da via na cabeceira superior da ponte, olhando-se no sentido Coronel Fulgêncio – Passa Quatro

Lembrando que este artigo mostra apenas parte dos trabalhos de via permanente realizado constantemente na ferrovia e que durante todo o ano colaboradores da ABPF fazem a manutenção periódica de toda via, que inclui trabalhos como troca de dormentes, renovação de lastro, limpeza, manutenção de sinalização, rondas, etc.



Tags: , , , , , ,

Inicio da Montagem da Suspensão da Locomotiva 522

Já mostramos anteriormente o trabalho de recuperação do sistema de suspensão da locomotiva 522 (Barras de Equilíbrio e Feixes de Mola), neste artigo vamos mostrar o processo inicial de montagem do sistema de suspensão no longeirão da locomotiva.

O trabalho principal foi a recuperação de vários tirantes das barras de equilíbrio, que ganharam novas buchas:

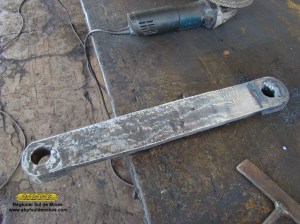

Reforma de um dos tirantes

Reforma de um dos tirantes

Ajustando os furos para as novas buchas

Ajustando os furos para as novas buchas

Para garantir a melhor qualidade, tirantes são soldados uns aos outros e furados em pares

Para garantir a melhor qualidade, os tirantes que são pares são soldados uns aos outros e furados.

Instalando novas buchas

Prensando novas buchas

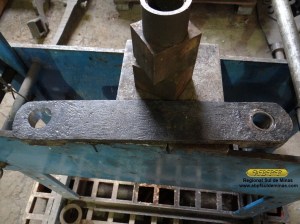

Detalhe de um dos tirantes com nova bucha (no lado direito) e sem a bucha (no lado esquerdo)

Detalhe de um dos tirantes com nova bucha (no lado direito) e sem a bucha

Com as novas buchas, foram então reformados os pinos para remontagem do sistema:

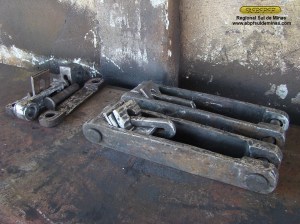

Aspecto de alguns componentes montados para testes

Aspecto de alguns componentes montados para testes

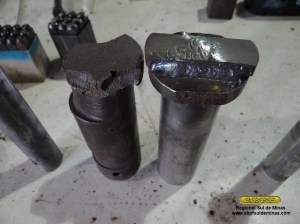

Aspecto do pino original (esquerda) e novo pino

Aspecto do pino original (esquerda) e novo pino

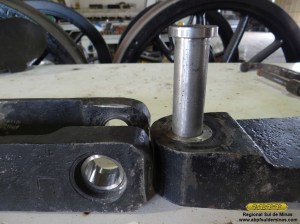

Testando novos pinos

Testando os pinos

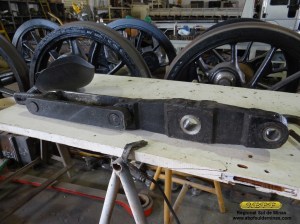

Tirante já em fase final do processo

Tirante já em fase final do processo e barra de equilíbrio

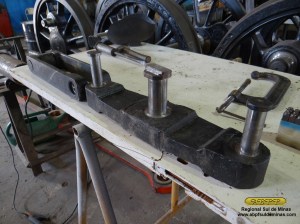

Conferindo os pinos na barra de equillibrio

Conferindo os pinos na barra de equilíbrio

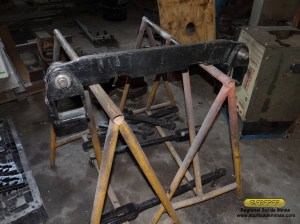

Conforme vão sendo finalizadas, as peças vão sendo estocadas para aguardarem a montagem final

Conforme vão sendo finalizadas, as peças vão sendo estocadas para aguardarem a montagem final

Com as peças prontas, incluindo os novos pinos, foi então iniciada a montagem do conjunto no longeirão da locomotiva:

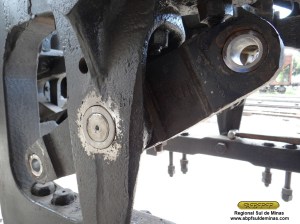

Uma das primeiras barras instaladas

Uma das primeiras barras instaladas

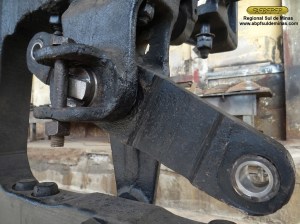

Detalhe da montagem visto pela parte interna do longeirão, onde pode-se observar o contra pino que trava todo sistema

Detalhe da montagem visto pela parte interna do longeirão, onde pode-se observar o contra pino que trava todo sistema

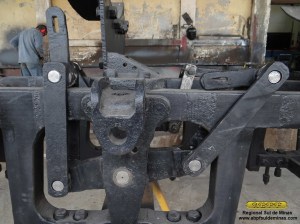

Após instalada a barra de equilíbrio é feita a montagem dos tirantes

Após instalada a barra de equilíbrio é feita a montagem dos tirantes

Com a montagem do sistema, já é possível fazer uma comparação antes e depois. Abaixo, foto do mesmo conjunto antes da reforma:

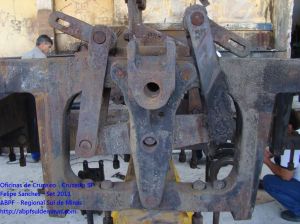

Aspecto da remoção dos braços de parte da suspensão

Aspecto da remoção dos braços de parte da suspensão

Dessa forma foi concluída a montagem das partes do conjunto de suspensão que não dependem dos rodeiros. No momento estão sendo reformadas as caixas de mancais, reforma que inclui a fundição de novas peças, além da reforma dos truques guias.

Quando estes trabalhos forem concluídos, será possível então remontar todo o sistema de suspensão e a locomotiva finalmente vai voltar aos trilhos para em seguida receber a caldeira de volta.


5 Comentários

Publicado por em 7 de outubro de 2013 em ABPF, Locomotiva 522, Oficinas de Cruzeiro, Restauração



Tags: , , , , ,

Recuperação das Barras de Equilíbrio da Locomotiva 522

Já mostramos aqui o trabalho feito com os feixes molas da locomotiva 522, continuando com o trabalho no sistema de suspensão da locomotiva, hoje vamos ver a recuperação das barras de equilíbrio, que foi feita durante o mês de Outubro de 2011.

A grosso modo podemos dizer que as barras de equilíbrio conectam as molas de cada uma das rodas ao longeirão da locomotiva e assim, são elas quem sustentam a locomotiva. O sistema todo é inter-conectado de forma que uma roda tenha conexão com a outra, distribuindo o peso e os movimentos da suspensão.

Além de distribuir o peso sobre as rodas, o sistema ajuda distribuir os movimentos de todo conjunto, amortizando assim os choques que as rodas sofrem, evitando movimentos bruscos na locomotiva, fornecendo assim melhor estabilidade, ajudando na conservação da locomotiva e também conforto para equipagem.

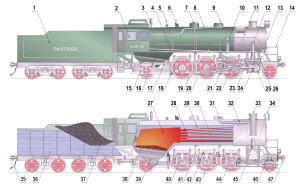

Na figura abaixo (que não é da locomotiva 522), se observamos os itens 40 (caixa de mancais), 41 (barra lateral de equilíbrio), 42 (feixe de molas) temos uma visão global de como todo sistema atua:

Detalhes de locomotiva a vapor

Detalhes de locomotiva a vapor, autor Panther (http://commons.wikimedia.org/wiki/User:Panther), licensed GFDL Cc-by-sa-2.5,2.0,1.0

Trabalhos Realizados

Como sempre, o primeiro passo é remover os componentes para uma avaliação e realizar a limpeza:

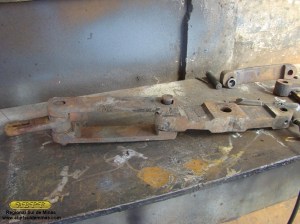

Barra lateral (na direita) e tirante de suspensão da mola

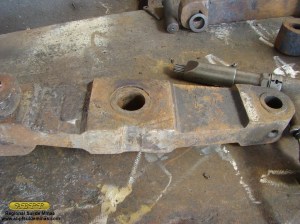

Barra Lateral de Equilíbrio

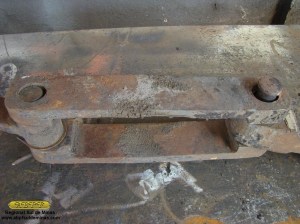

Tirante de suspensão da mola

Detalhe do tirante de suspensão da mola

Depois da limpeza e ajustes, o conjunto todo passa por pintura para proteção, o resultado podemos conferir abaixo:

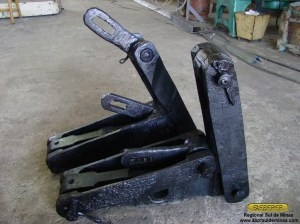

Barras de equilíbrio

Após trabalhar em todo conjunto, o resultado pode ser conferido abaixo:

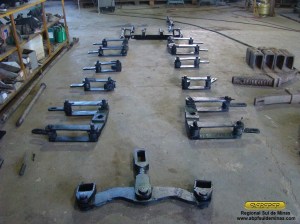

Conjunto de equilíbrio da locomotiva

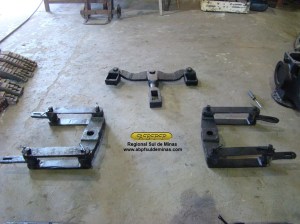

Detalhes dos componentes da parte dianteira da locomotiva

Abaixo temos a barra transversal, que é usada para distribuir as forças lateralmente na locomotiva, especialmente quando a locomotiva entra em curvas. A tendência da locomotiva ao entrar em uma curva é aumentar o peso do lado de fora da curva, a barra transversal que tem conexão com o truque dianteiro (roda guia) ajuda equilibrar essas forças, de forma a tentar manter a distribuição de peso da locomotiva sempre por igual ou o mais próximo disso.

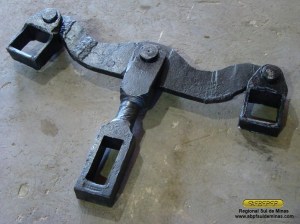

Barra transversal para conexão com truque dianteiro

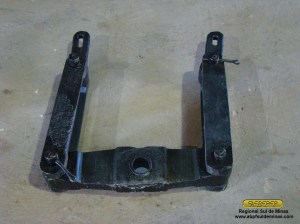

Abaixo podemos observar uma barra lateral com seus dois tirantes:

Conjunto de Barra Lateral e tirantes de suspensão

E por fim, todo conjunto de suspensão, olhando a partir da traseira da locomotiva:

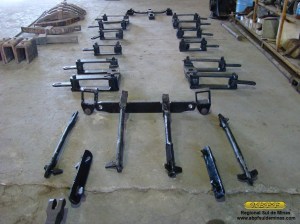

Conjunto de suspensão, com detalhe do sistema de conexão com o truque traseiro

Ajustes no Longeirão

Voltando ao longeirão da locomotiva, observamos que os pontos de apoio da barra lateral de equilíbrio precisava ser retificado e ganhar nova bucha:

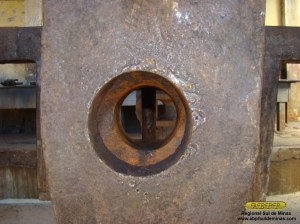

Situação do ponto apoio

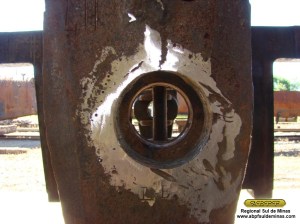

Preparando para novo embuchamento

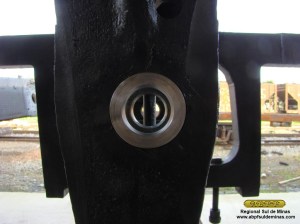

Nova bucha instalada

Com este trabalho, foi feita toda preparação das barras de equilíbrio para serem todas embuchadas e ajustadas nas medidas originais exigidas pelo fabricante (Alco). No presente momento estão sendo fabricadas novas buchas para o longeirão (que pode ser visto na foto acima) e todos os pinos estão sendo recuperados ou fabricados novos, conforme a necessidade e estado de cada um.


8 Comentários

Publicado por em 17 de julho de 2013 em ABPF, Locomotiva 522, Oficinas de Cruzeiro, Restauração



Tags: , , , ,

Inicio da Reforma da Locomotiva 327

Em Outrubo de 2012 foram iniciado os trabalhos de reforma da locomotiva 327, que vem trabalhando na regional desde 2001, logo após sua primeira reforma realizada na regional Sul de Minas. A locomotiva começou seus trabalhos em Cruzeiro no extinto Trem da Serra (não confundir com o Trem da Serra da Mantiqueira em Passa Quatro), sendo depois transferida para São Lourenço, onde permanece até os dias de hoje.

A 327 vai passar por uma reforma completa já aproveitando toda estrutura da oficina construída em São Lourenço, mas avisamos que os trabalhos na locomotiva 522 continuam em paralelo com os trabalhos da 327.

A seguir algumas fotos do trabalho inicial:

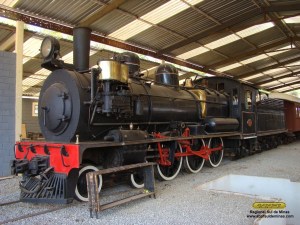

Locomotiva 327 antes do inicio dos trabalhos

Locomotiva 327 antes do inicio dos trabalhos

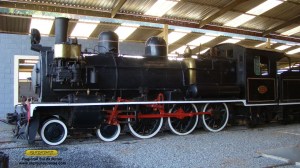

Detalhe da locomotiva

Detalhe da locomotiva

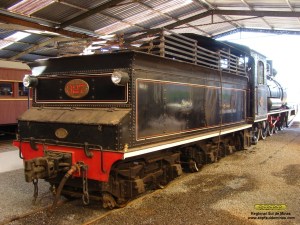

Tender da locomotiva 327

Tender da locomotiva 327

Como toda reforma, o primeiro passo é começar a desmontagem da locomotiva, no caso da 327 o trabalho foi iniciado pelas braçagens:

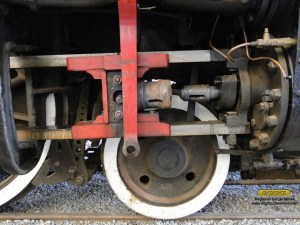

Desconectando as braçagens dos cilindros

Desconectando as braçagens dos cilindros

Cruzeta já removida

Cruzeta já removida

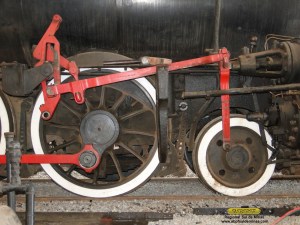

Cruzeta e paralelo já removidos

Cruzeta e paralelo já removidos

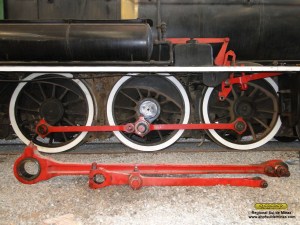

Componentes já removidos das braçagens

Componentes já removidos das braçagens

Com as braçagens removidas foi feita então a remoção da caixa de fumaça, futuramente a locomotiva vai ganhar uma nova e a remoção no inicio da reforma se faz necessário para que os mecânicos possam acessar o superaquecedor e fazer a sua remoção, para depois remover os tubos da caldeira:

Caixa de fumaça removida

Caixa de fumaça removida, observe os tubos do superaquecedor.

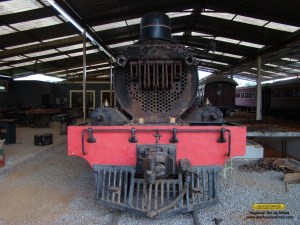

Detalhe da frente da locomotiva e do superaquecedor

Detalhe da frente da locomotiva e do superaquecedor

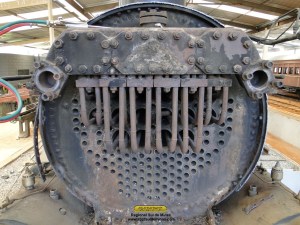

Aspecto do superaquecedor e espelho frontal

Aspecto do superaquecedor e espelho frontal

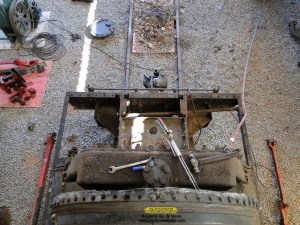

Vista superior do local da caixa de fumaça

Vista superior do local da caixa de fumaça

Com a remoção da caixa de fumaça, os mecânicos podem também acessar as conexões do truque guia com o longeirão:

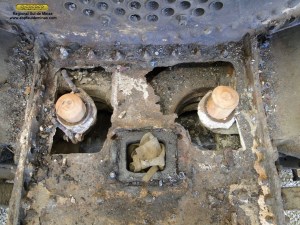

Conexões do truque guia com o longeirão

Conexões do truque guia com o longeirão

Outro ponto importante da caldeira e que é um dos primeiros pontos a ser inspecionado em uma reforma é a região da fornalha, em especial por causa dos estais, que são os dispositivos que formam a estrutura da caldeira na região da fornalha, para tal, é iniciado a remoção do revestimento da caldeira e remoção de acessórios dessa região:

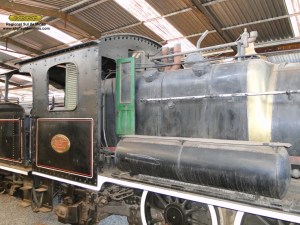

Aspecto da locomotiva antes da remoção do revestimento

Aspecto da locomotiva antes da remoção do revestimento

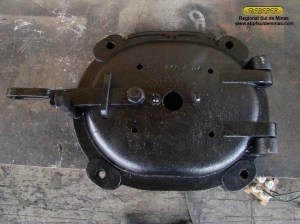

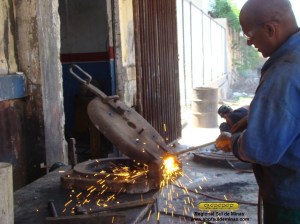

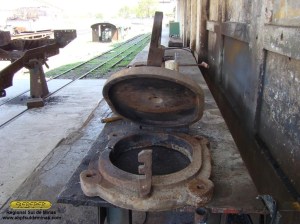

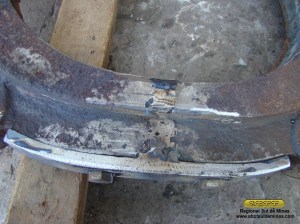

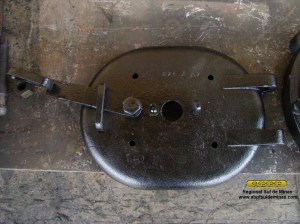

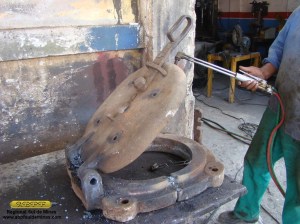

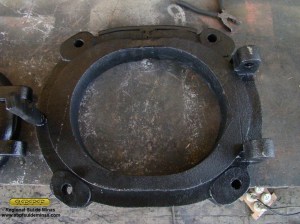

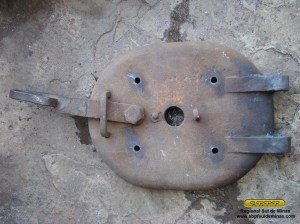

Remoção de componentes da região da fornalha

Remoção de componentes da região da fornalha

Removendo componentes e revestimento

Removendo componentes e revestimento

Aspecto da caldeira após remoção do revestimento

Aspecto da caldeira após remoção do revestimento, observe os estais, as “bolinhas” na superfície.

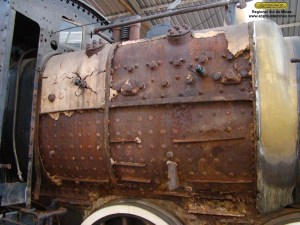

Revestimento quase todo removido, aqui é possível observar também o revestimento térmico, próximo a cabine

Revestimento quase todo removido, aqui é possível observar também o revestimento térmico, próximo a cabine

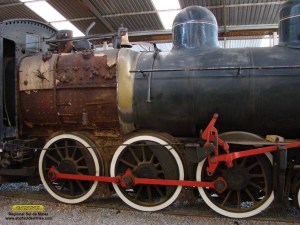

Contraste entre a área sem revestimento e a área ainda com revestimento

Contraste entre a área sem revestimento e a área ainda com revestimento

A parte da caldeira no interior da cabine também teve seu revestimento removido:

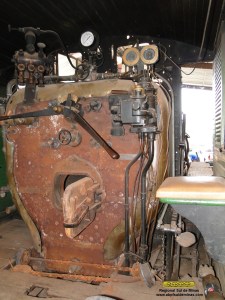

Aspecto da cabine, observe que o revestimento da caldeira já foi removido.

Aspecto da cabine, observe que o revestimento da caldeira já foi removido.

Além do revestimento, foram removidos também passadiços e tanques de ar comprimido, como podemos ver nas fotos a seguir:

Aspecto da locomotiva sem passadiço e tanques de ar

Aspecto da locomotiva sem passadiço e tanques de ar

Vista superior da locomotiva

Vista superior da locomotiva

Nas próximas postagens mostraremos mais detalhes da reforma da locomotiva, aguardem!



Tags: , , , , , , , ,

Oficinas de São Lourenço

Para melhor atender as necessidades da regional Sul de Minas e do Trem das Águas foi iniciado a alguns anos a construção de uma nova oficina para manutenção de material rodante.

Em São Lourenço já existia a marcenaria construída pela ABPF logo no inicio das operações do Trem das Águas, ficaram concentrados por lá a reforma e manutenção de carros de passageiros, além de outros trabalhos que envolvem marcenaria, como construção de novas cabines de locomotiva, limpa trilhos, etc.

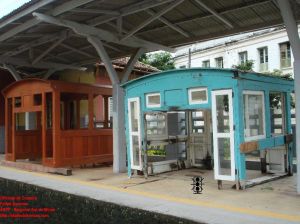

415_0269

Exemplo de trabalho da marcenaria: construção de uma nova cabine para a locomotiva 415

Construção

Hoje apresentamos aqui um breve tour pelas oficinas e sua construção, as novas oficinas ficam localizadas na estação de São Lourenço. Começamos nosso tour com uma visão do inicio dos trabalhos de construção:

Inicio da construção das oficinas

Inicio da construção das oficinas

Na foto acima podemos observar o uso de longarinas de caminhão que foram doadas pela divisão de Rodas e Chassis do grupo IOCHPE-MAXION, que sempre colaborou com a ABPF e com a regional Sul de Minas.

Devido a falta de espaço, os trabalhos se tornam um pouco mais complexos, pois ao mesmo tempo que são construídas as estruturas, já é preciso que elas sejam usadas como depósito do material rodante, como podemos observar na foto abaixo:

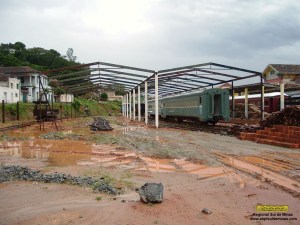

Estrutura dos depósitos

Estrutura dos depósitos

Com a estrutura pronta, começou-se então a instalação do telhado:

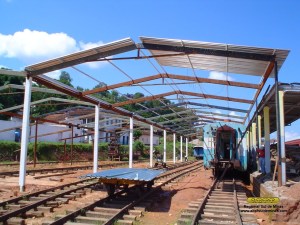

Instalação do telhado

Instalação do telhado

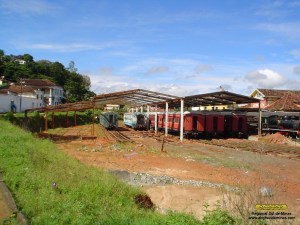

Novos depósitos já em uso

Novos depósitos já em uso

Na foto acima podemos observar o uso dos depósitos ainda em construção para armazenamento do material rodante. Na imagem também podemos ter uma boa visão da oficina, da esquerda para direita: futura marcenaria, local para instalação da vala, depósito.

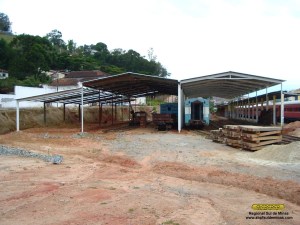

Telhado já quase completo

Telhado já quase completo

Com o telhado já praticamente completo, tiveram inicio os trabalhos para a construção das instalações da nova marcenaria e oficina, que podemos conferir nas imagens abaixo:

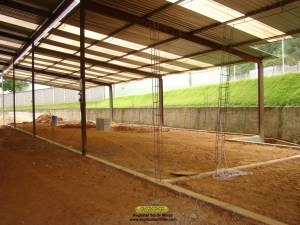

Base para construção da marcenaria

Base para construção da marcenaria

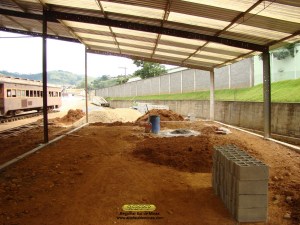

Local da futura marcenaria

Local da futura marcenaria

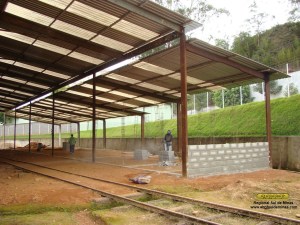

Primeiras paredes

Primeiras paredes

Para complementar a oficina e aumentar a segurança do local a oficina foi toda cercada, além de ganhar contenções para evitar desmoronamentos:

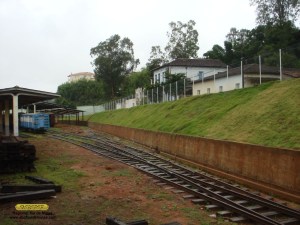

Muro de arrimo e cerca

Muro de arrimo e cerca

Com avanço dos trabalhos, já podemos contemplar as novas oficinas, que além da marcenaria ganham refeitório, banheiros e espaço para futura biblioteca de documentação técnica:

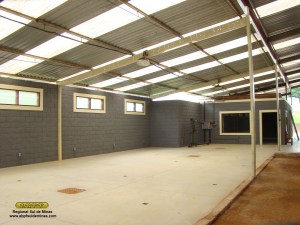

Local para instalação do maquinário de marcenaria

Local para instalação do maquinário de marcenaria

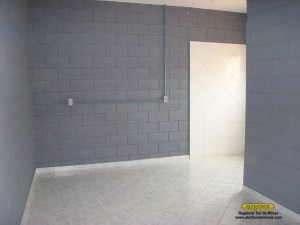

Interior da oficina e local para refeitório

Interior da oficina e local para refeitório

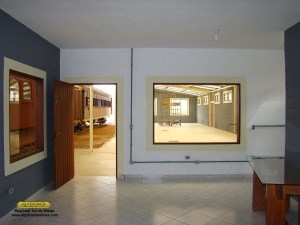

Entrada da oficina, local para futura biblioteca

Entrada da oficina, local para futura biblioteca

Vala de Manutenção

Para manutenção do material rodante, é essencial ter acesso a parte de baixo dos veículos, além de infra-estrutura para remoção de rodeiros, para tal, foi construída uma vala de manutenção:

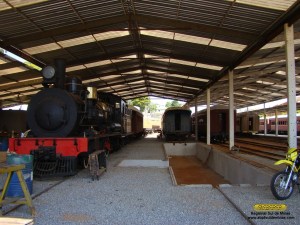

Vista interna do depósito e vala de manutenção, ainda em construção

Vista interna do depósito e vala de manutenção, ainda em construção

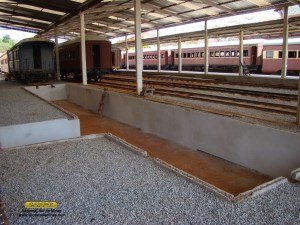

Aspecto da futura vala de manutenção

Aspecto da futura vala de manutenção

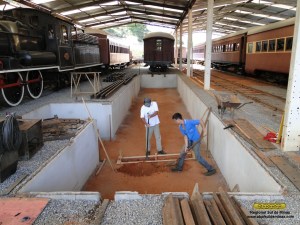

Inicio da escavação das fundações

Inicio das escavações das fundações

Preparando as fundações

Preparando as fundações

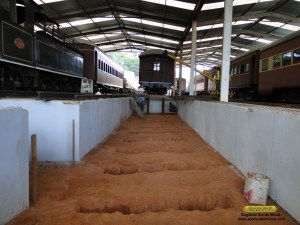

Aspecto do interior da vala durante as escavações

Aspecto do interior da vala durante as escavações

Preparando as fundações

Preparando as fundações

Aspecto do interior da vala durante as escavações

Aspecto do interior da vala durante as escavações

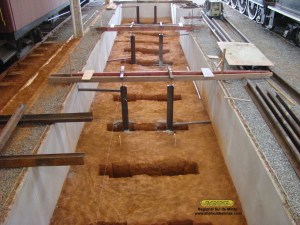

Inicio da concretagem das vigas de sustenção

Inicio da concretagem das vigas de sustenção

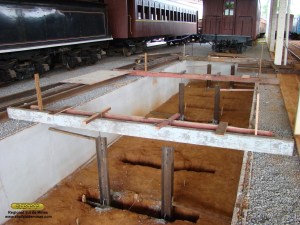

Detalhe da concretagem das vigas de sustenção

Detalhe da concretagem das vigas de sustenção

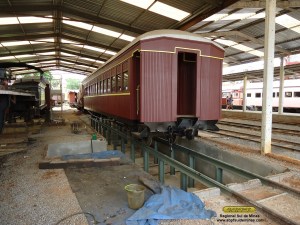

Vala de manutenção já concluída, na esquerda da foto, podemos observar o local por onde são removidos os rodeiros, observe que os trilhos nesse ponto são removíveis.

Vala de manutenção já concluída, na esquerda da foto, podemos observar o local por onde são removidos os rodeiros, observe que os trilhos nesse ponto são removíveis.

Tour Virtual

Agora que já vimos como foi a construção das oficinas, convidamos o leitor para um tour virtual, lembrando que a oficina ainda não esta totalmente pronta:

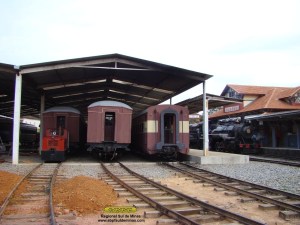

Depósito e estação

Depósito e estação

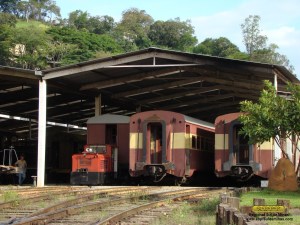

Depósito dos Carros em São Lourenço

Depósito dos Carros em São Lourenço

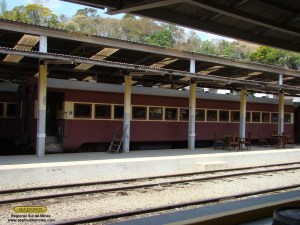

Vista parcia das oficinas a partir da plataforma de embarque

Vista parcial das oficinas a partir da plataforma de embarque

Na sequencia, passamos para o interior, onde podemos carros em diversos estágios de restauração:

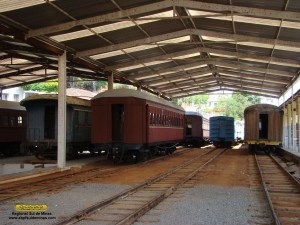

Visão geral do depósito após retirada dos carros para formação da composição do Trem das Águas

Visão geral do depósito após retirada dos carros para formação da composição do Trem das Águas

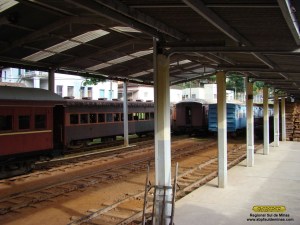

Carros no interior do depósito, exemplares aguardando restauração, sendo restaurados e operacionais

Carros no interior do depósito, exemplares aguardando restauração, sendo restaurados e operacionais

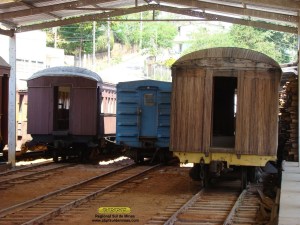

Carros no depósito

Carros no depósito

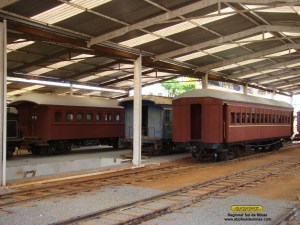

Carros em 3 estágios difentes, da esquerda para direita: carro Leopoldina em fase final de restauração, carro bagageiro EFCB aguardando resturação, carro EFCB operacional

Carros em 3 estágios diferentes, da esquerda para direita: carro Leopoldina em fase final de restauração, carro bagageiro EFCB aguardando resturação, carro EFCB operacional

Agora que já conhecemos o depósito e parte das oficinas, vamos visitar área de trabalho:

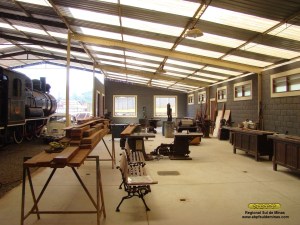

Visão geral da marcenaria

Visão geral da marcenaria

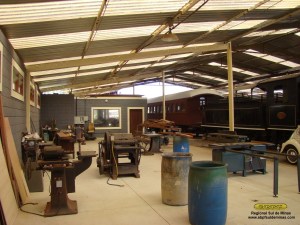

Outra vista da Marcenaria

Outra vista da Marcenaria

Depósito de ferramentas, que conta também com refeitório, banheiros e área para acervo técnico

Depósito de ferramentas, que conta também com refeitório, banheiros e área para acervo técnico

E assim encerramos nossa breve visita. A oficina ainda não esta totalmente concluída (nas fotos acima), faltando finalizar a construção da vala de manutenção, além de outros detalhes, como sinalização adequada para visitação publica.


11 Comentários

Publicado por em 11 de março de 2013 em ABPF, Oficinas de São Lourenço, Trem das Águas



Tags: , , , , , ,
