Já mostramos por aqui a montagem do sistema de suspensão da locomotiva 522, que pode ser visto neste artigo.

Como parte do sistema de tração da locomotiva, temos as caixas de mancais, que, como o nome diz, “abrigam” os mancais dos eixos das locomotivas. No caso das locomotivas a vapor do Brasil, elas não possuíam rolamentos, dessa forma, o contato do eixo com o “corpo” da locomotiva é feito através de um mancal.

As caixas tem diversas funcionalidades, sendo as principais:

• Servem de “suporte” ao mancal propriamente dito
• Servem de reservatório de óleo, que é usado para lubrificação dos mancais
• Conectam o eixo da locomotiva ao “corpo” da mesma, mas de forma indireta, através do sistema de suspensão

No caso da locomotiva 522, como já era esperado estavam todas em péssimas condições, pois a locomotiva provavelmente foi usada até além do seu limite antes de ser cedida a ABPF.

Como mostramos anteriormente (no artigo que pode ser visto clicando-se aqui) foi feita uma limpeza inicial das caixas com o uso do maçarico durante a desmontagem da locomotiva.

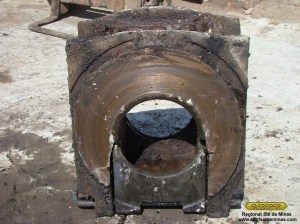

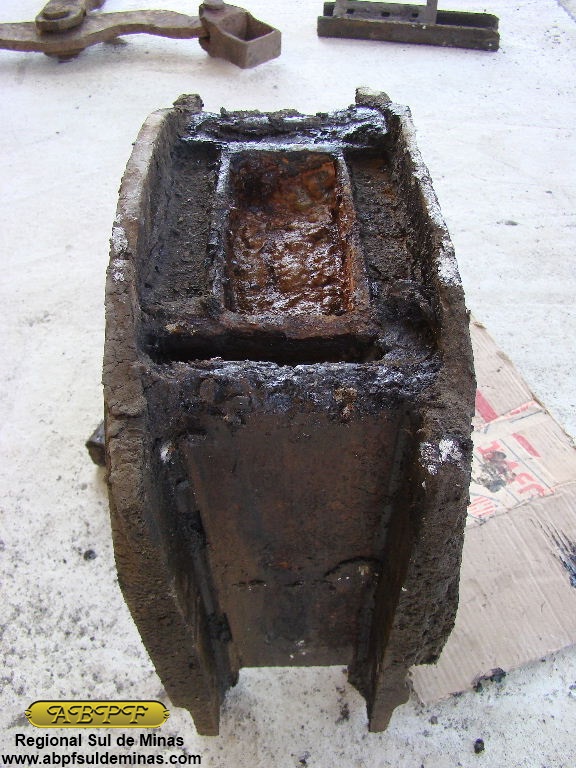

Situação das caixas logo após remoção da locomotiva

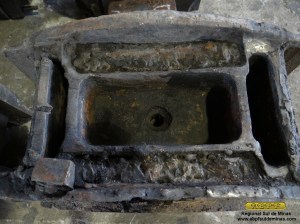

Detalhe do compartimento de óleo e apoios da cadeira

Uma das caixas, após uma limpeza inicial

Após a limpeza, começou-se a recuperação da caixas. No primeiro passo, foram recuperadas as caixas danificadas:

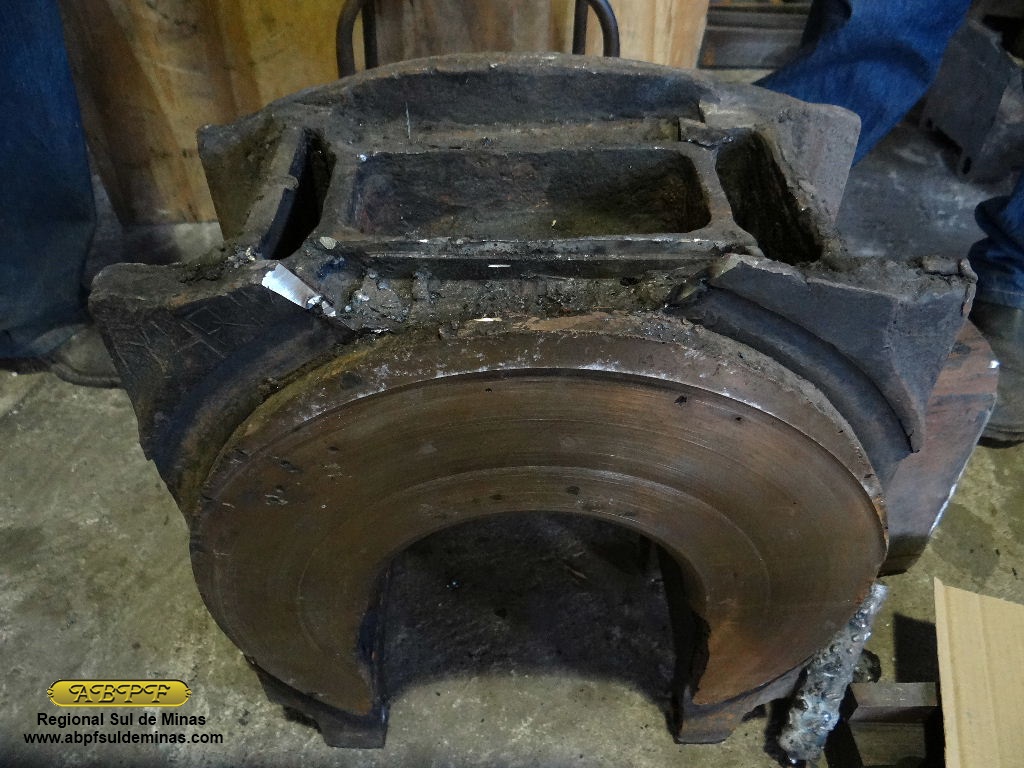

Exemplo de caixa danificada, observe na parte superior que parte da lateral esta quebrada, inutilizando o apoio da cadeira

Mecânicos criando gabarito para fazer o reparo da peça

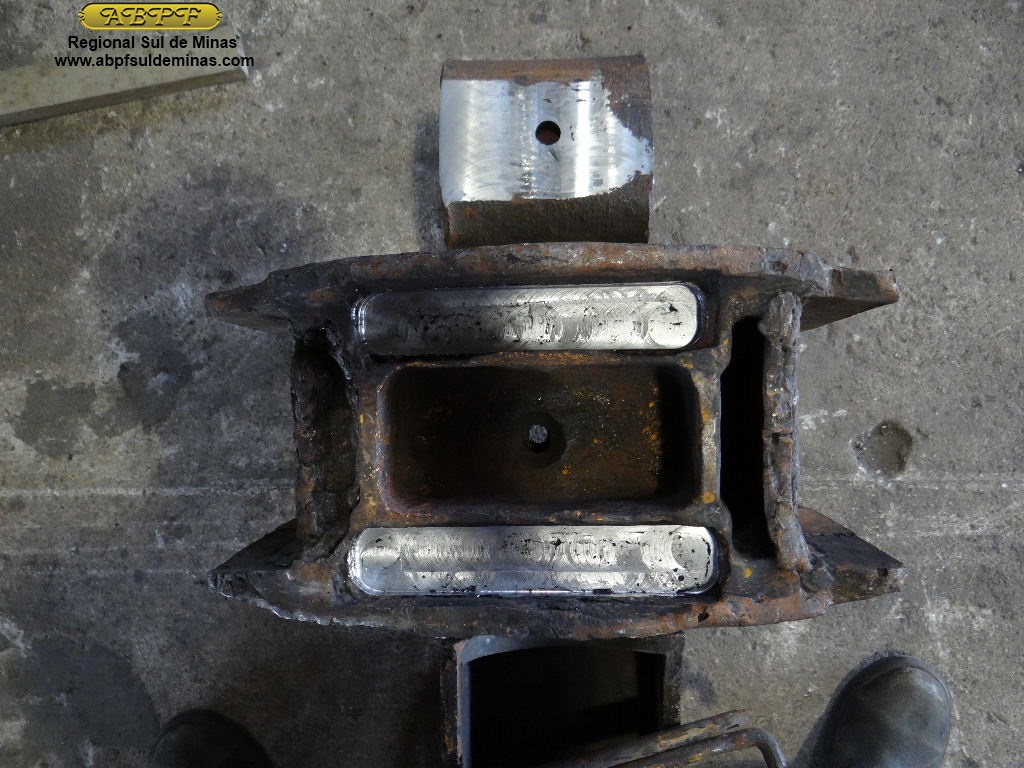

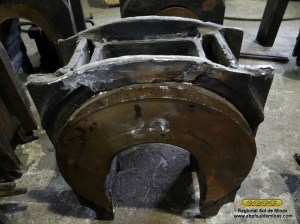

Caixa após reparo realizado.

Terminada a limpeza, constatou-se que os encaixes das cadeiras estavam muito danificados e alterados, então foi preciso recuperar os mesmos:

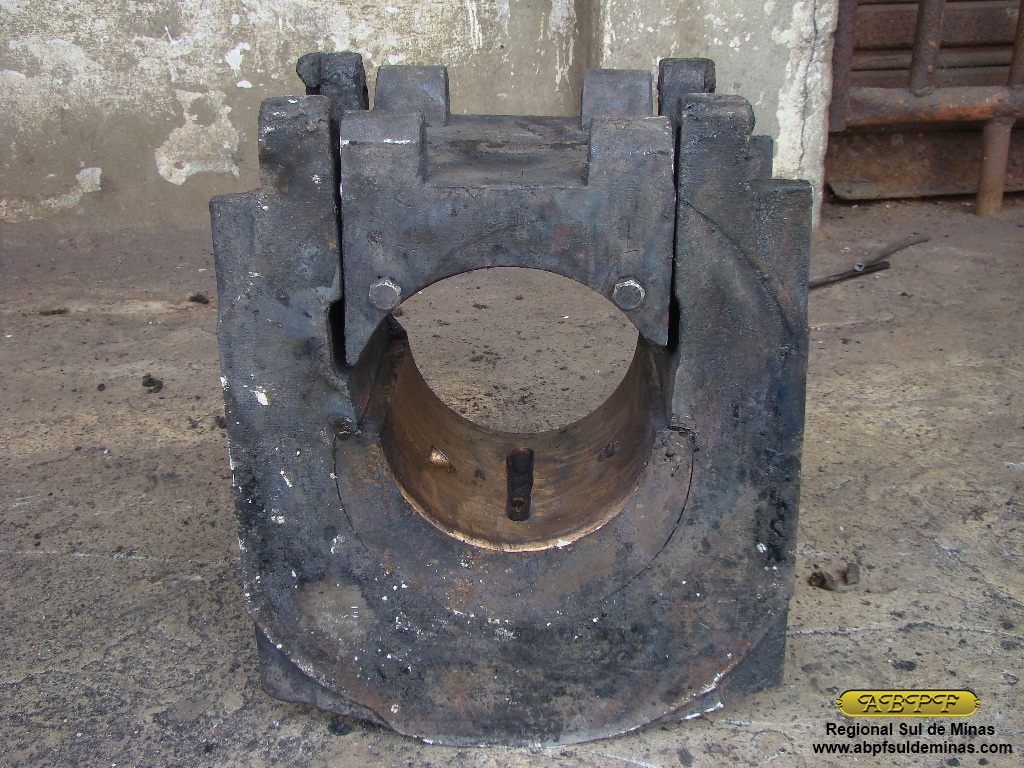

Aspecto do encaixe das cadeiras em uma das caixas.

Usinando os encaixes

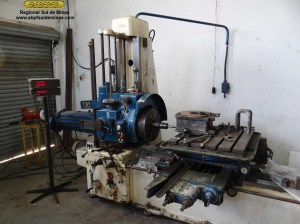

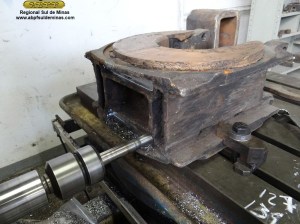

A caixa durante a usinagem

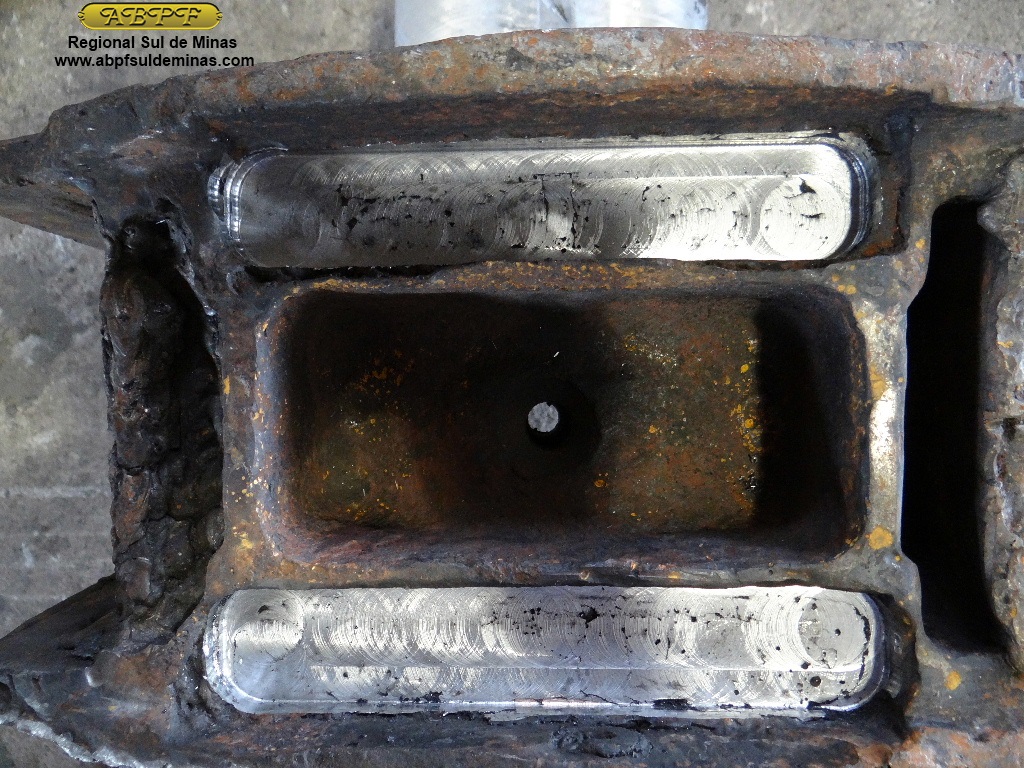

Encaixes já usinados

Com os encaixes prontos, as cadeiras passaram por ajustes e foram testadas:

Detalhe de uma das caixas e a cadeira.

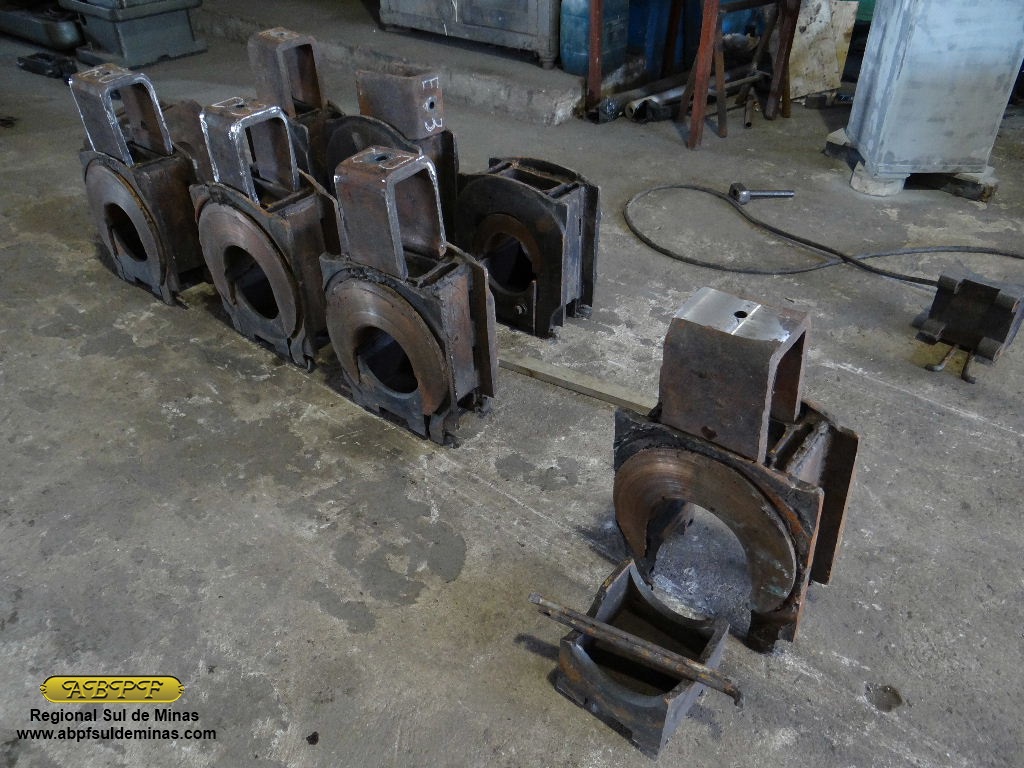

Caixas e cadeiras em diversos estágios

Após o reparo das caixas, constatou-se que o reservatório de óleo para a cunha e a telha haviam sido inutilizados, provavelmente pela locomotiva 522 nos seus últimos anos ter ficado restrita a apenas serviços de manobras. Iniciou-se então o trabalho para se recuperar os reservatórios. Para tal, foi preciso fazer a nova furação para passagem do óleo e refazer as “torcidas” (enchimento) para controle da vazão do óleo. As torcidas são feitas com arame e lã de carneiro:

Nova furação para conectar os reservatórios à cubação da caixa

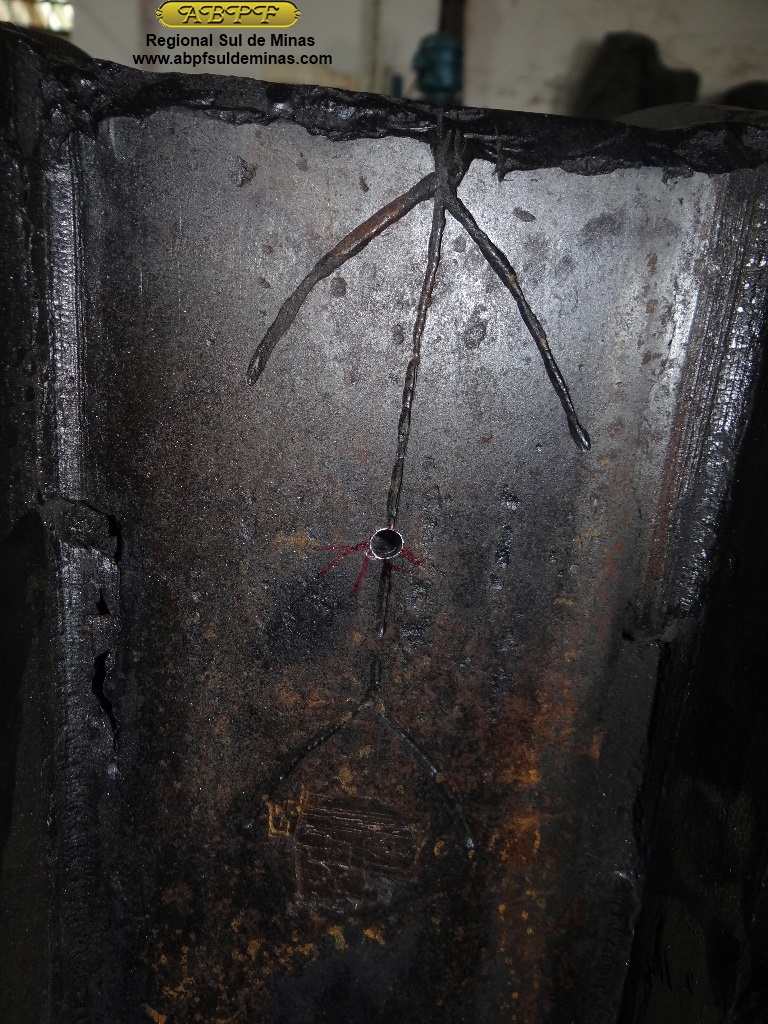

Detalhe da furação de lubrificação no encaixe das telhas

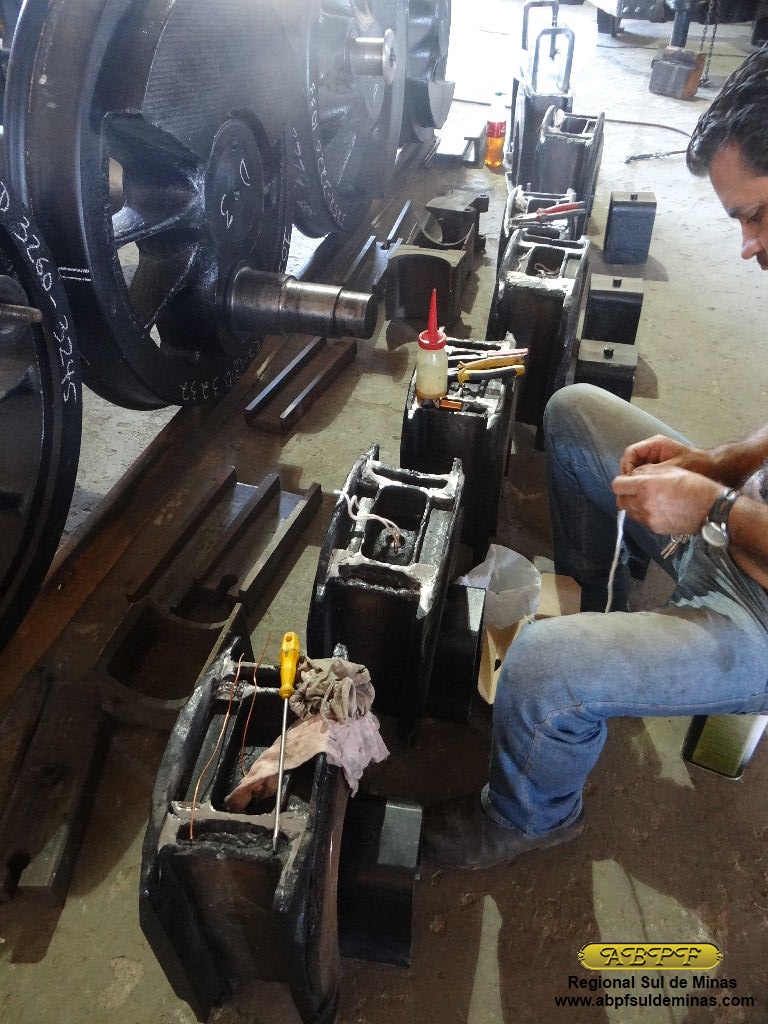

Mecânico preparando as “torcidas”

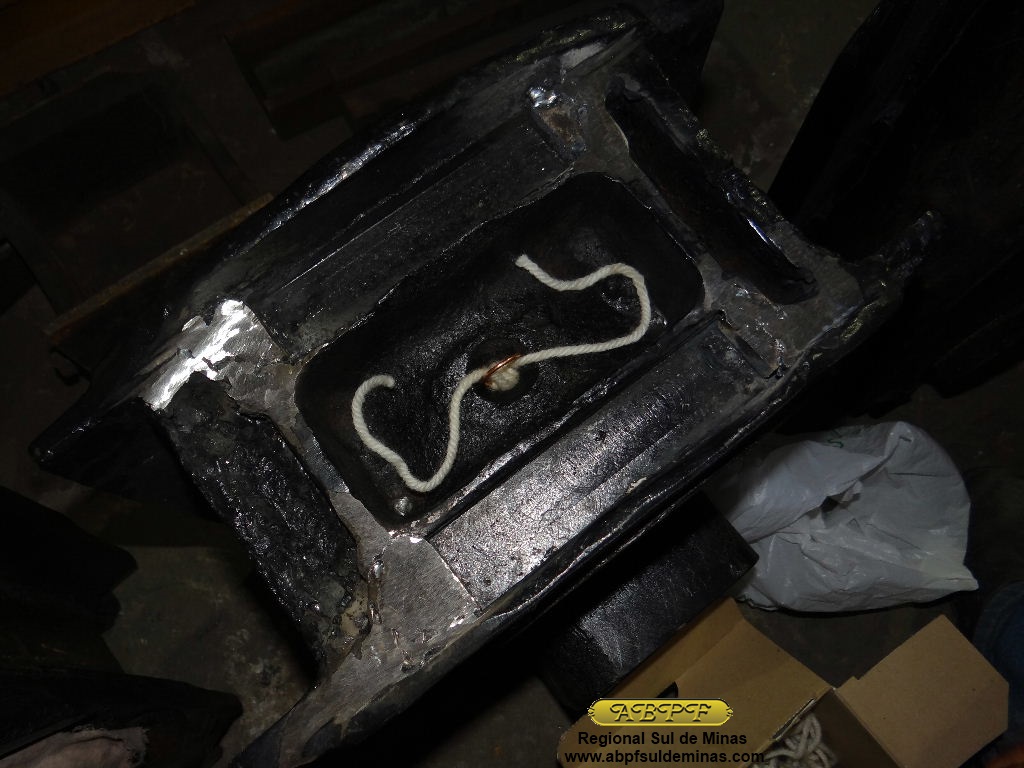

Detalhe da caixa e as torcidas já instaladas.

A próxima etapa foi testar a vazão do óleo, onde é necessário verificar se o mesmo não está com, a vazão muito rápida ou muito lenta, para se ter certeza que toda a cubação, cunha, telha e principalmente o mancal serão lubrificados de forma apropriada:

Caixa já abastecida com óleo.

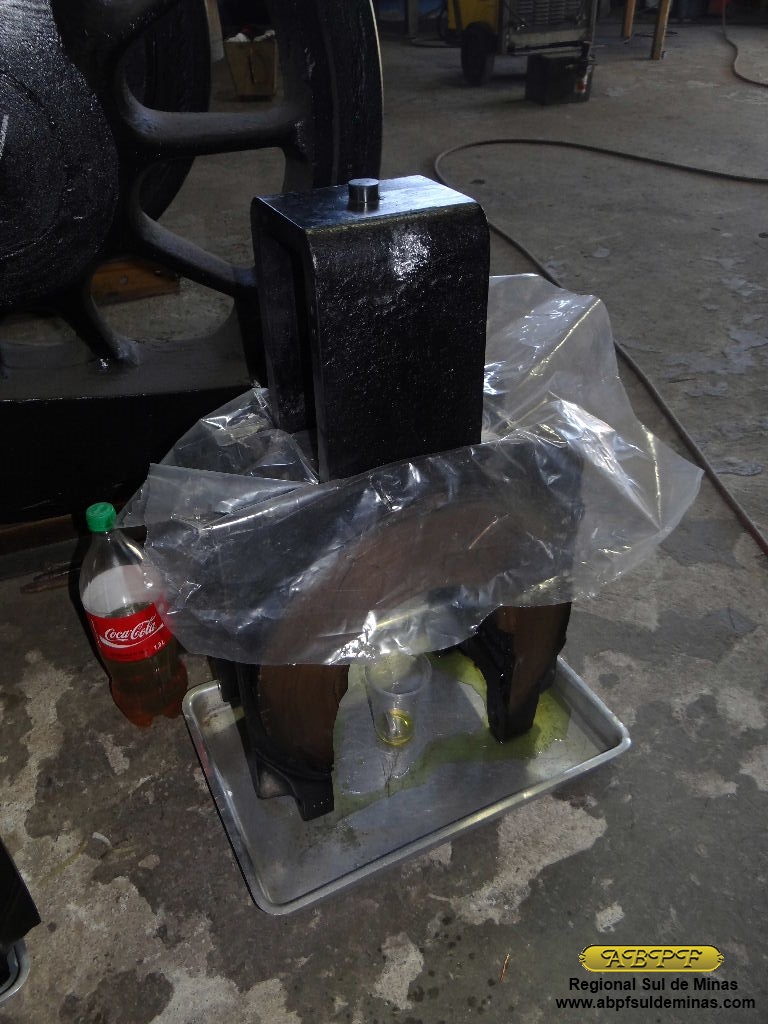

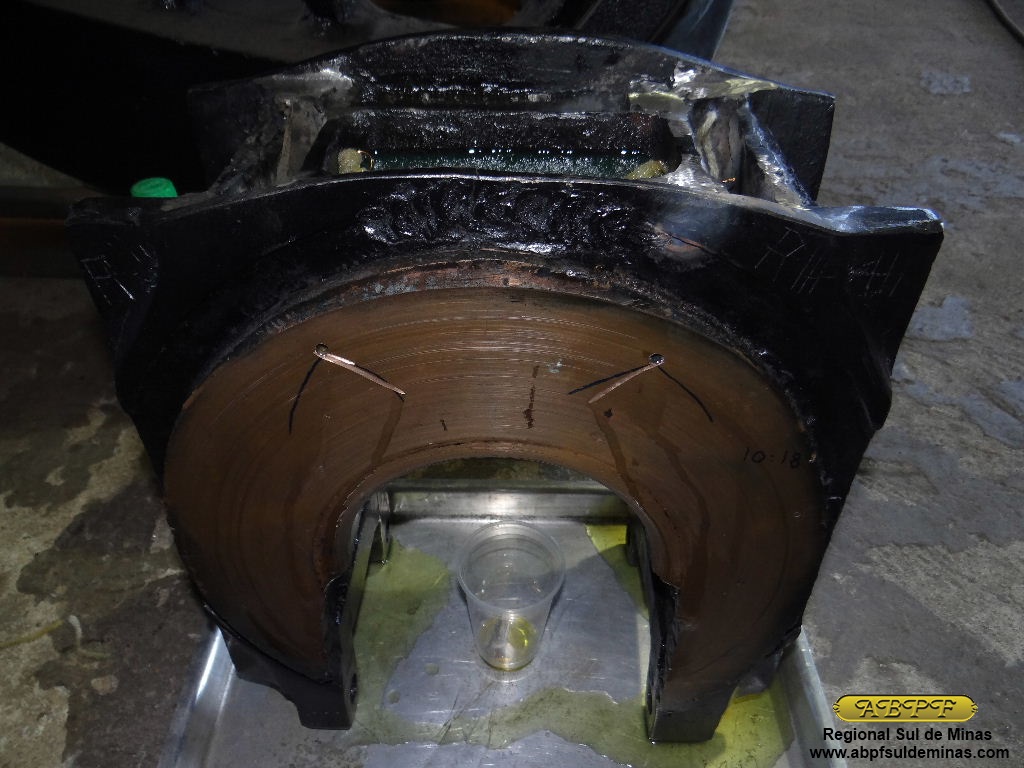

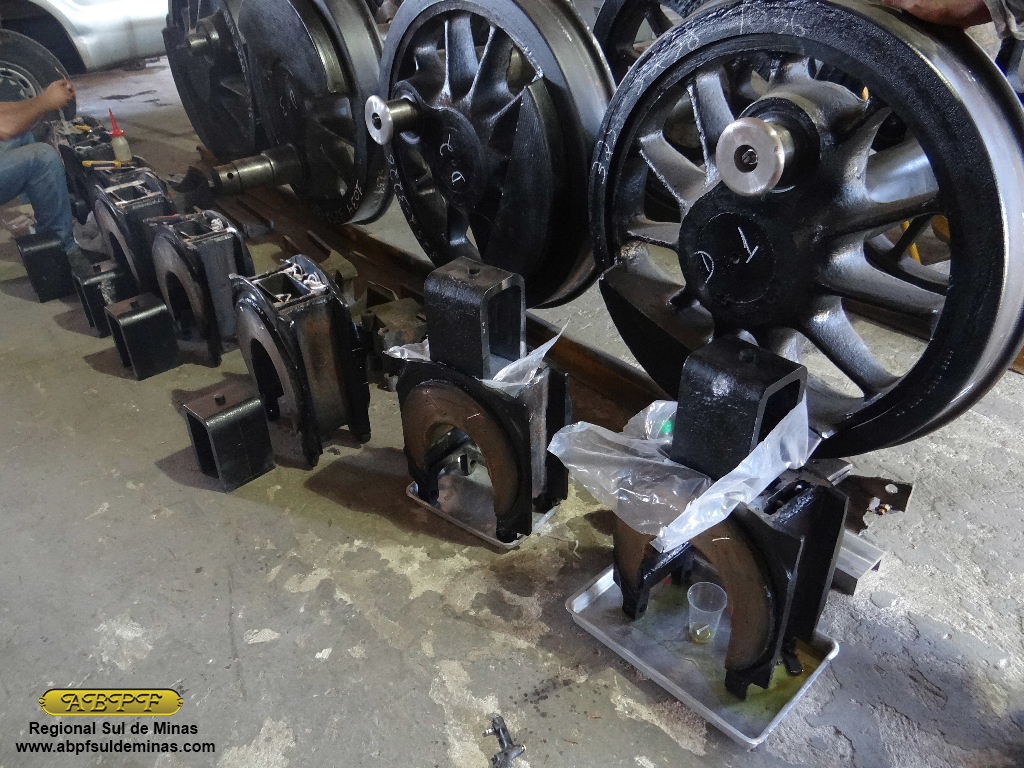

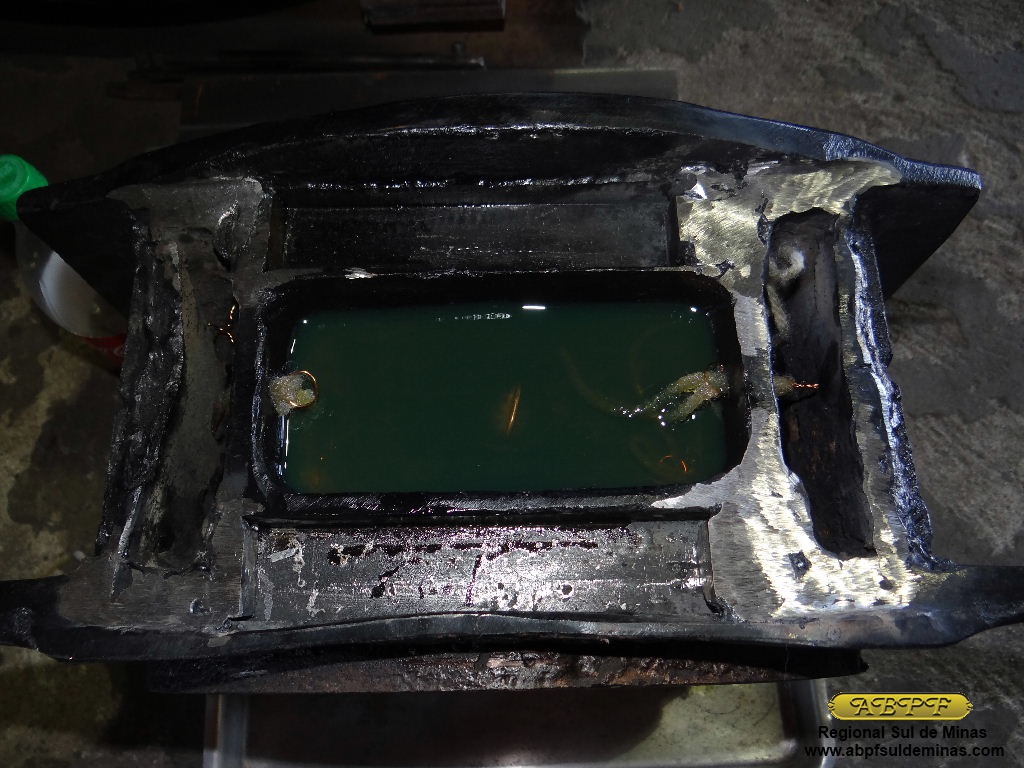

As caixas abastecidas e já com a vazão de óleo sendo monitorada

Detalhe de uma das caixas durante os testes

Detalhe da vazão do óleo

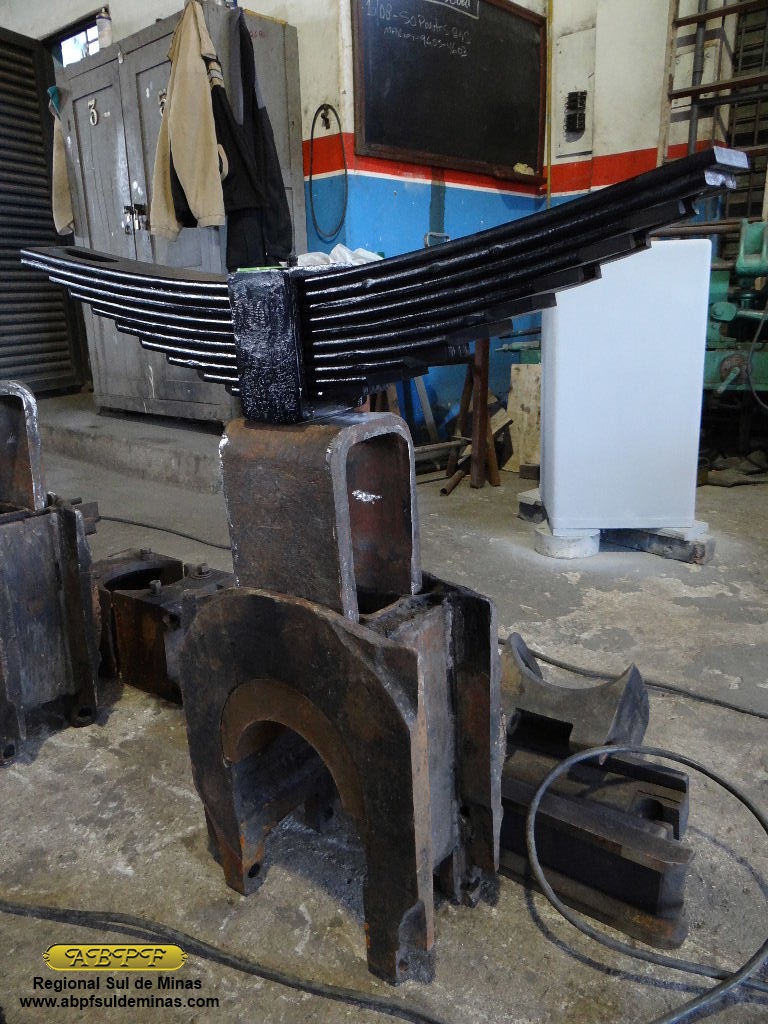

Para ajudar os leitores a entenderem como funciona todo o sistema, abaixo mostramos uma foto do conjunto com uma caixa, cadeira e mola de suspensão:

Detalhe do conjunto de caixa, cadeira e mola de suspensão

Assim concluímos este relato sobre a recuperação das caixas. Nos próximos artigos, veremos mais detalhes sobre este sistema, o longeirão e montagem da locomotiva!
