Inicio da Montagem da Suspensão da Locomotiva 522

Já mostramos anteriormente o trabalho de recuperação do sistema de suspensão da locomotiva 522 (Barras de Equilíbrio e Feixes de Mola), neste artigo vamos mostrar o processo inicial de montagem do sistema de suspensão no longeirão da locomotiva.

O trabalho principal foi a recuperação de vários tirantes das barras de equilíbrio, que ganharam novas buchas:

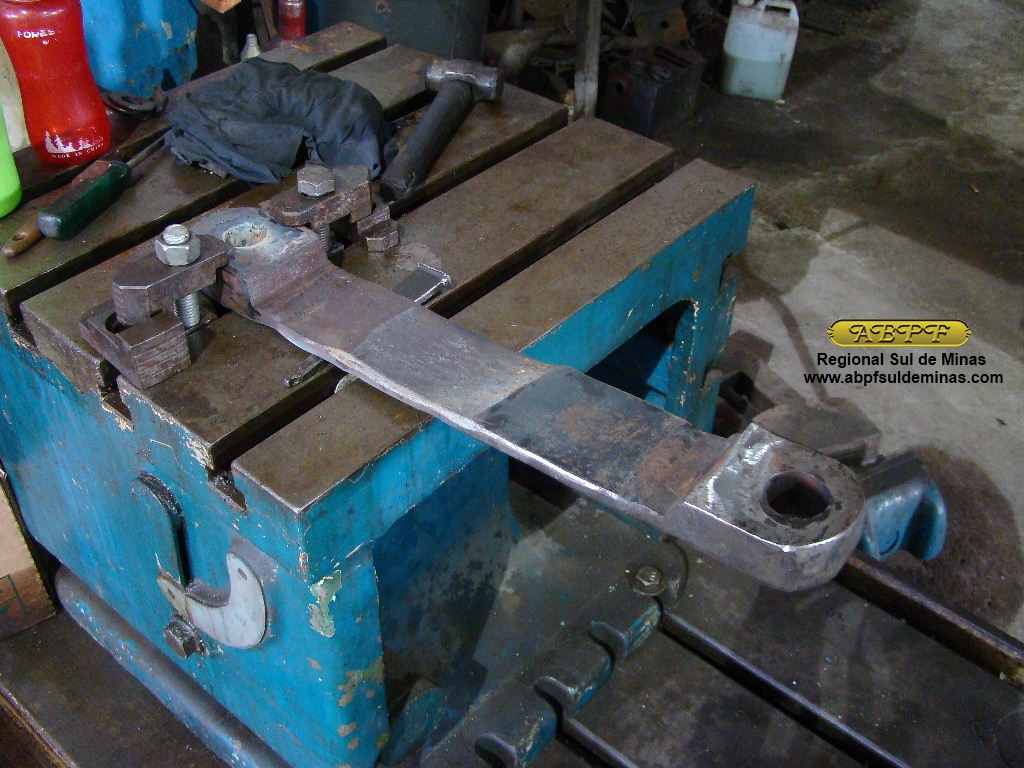

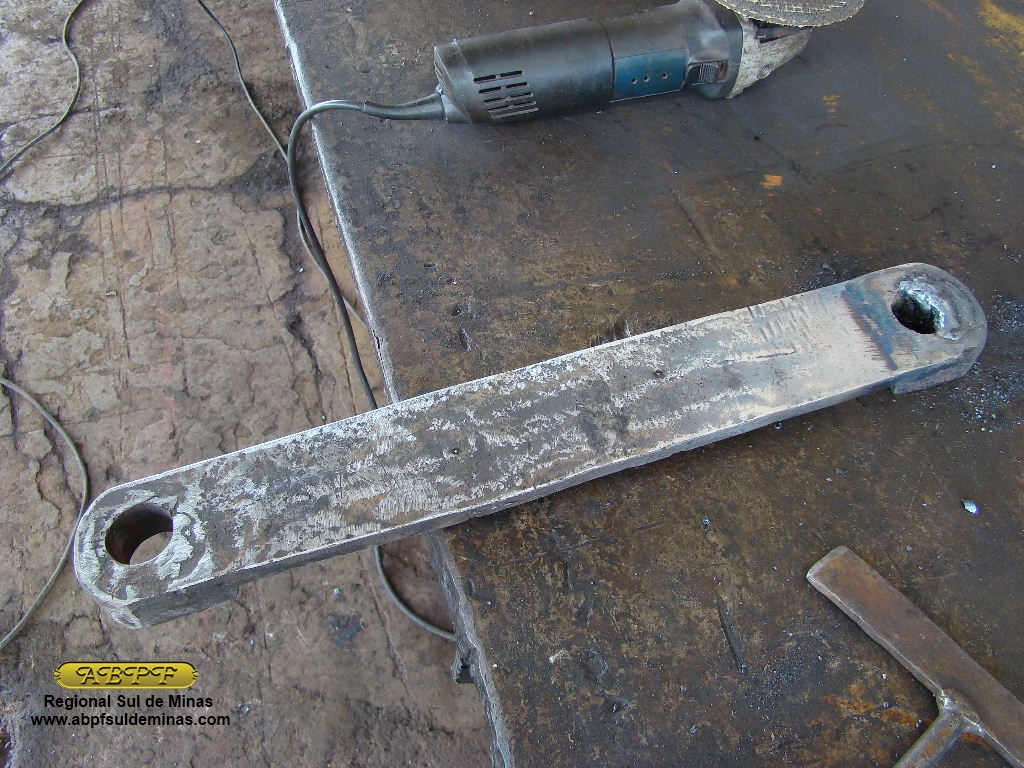

Reforma de um dos tirantes

Reforma de um dos tirantes

Ajustando os furos para as novas buchas

Ajustando os furos para as novas buchas

Para garantir a melhor qualidade, tirantes são soldados uns aos outros e furados em pares

Para garantir a melhor qualidade, os tirantes que são pares são soldados uns aos outros e furados.

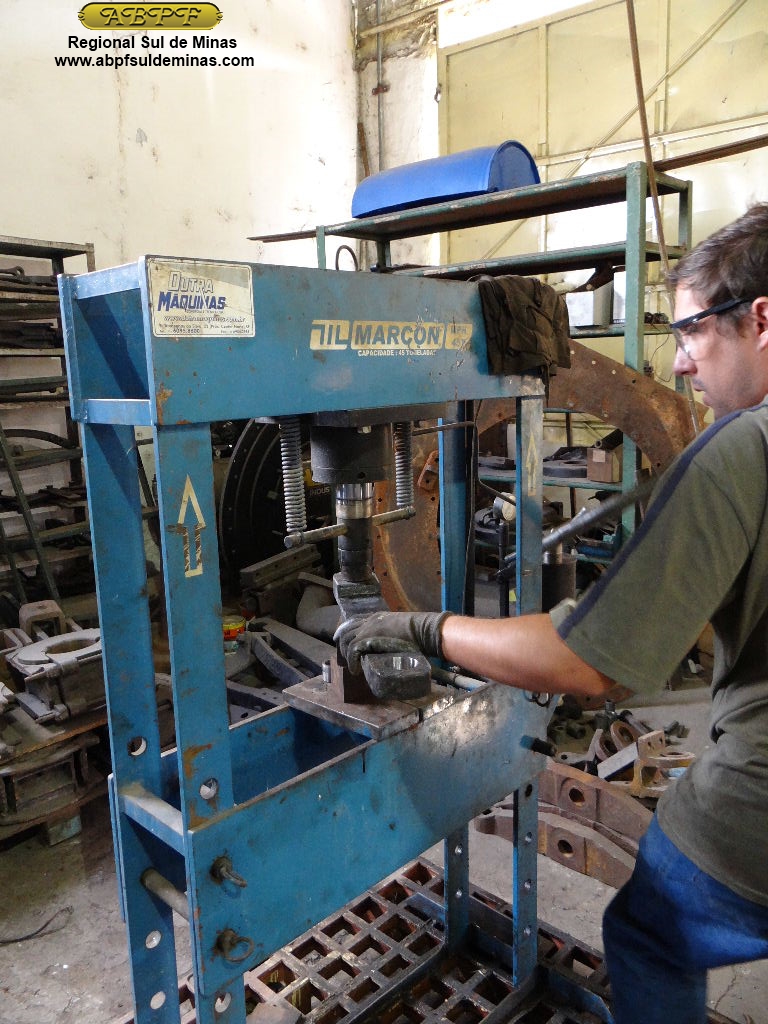

Instalando novas buchas

Prensando novas buchas

Detalhe de um dos tirantes com nova bucha (no lado direito) e sem a bucha (no lado esquerdo)

Detalhe de um dos tirantes com nova bucha (no lado direito) e sem a bucha

Com as novas buchas, foram então reformados os pinos para remontagem do sistema:

Aspecto de alguns componentes montados para testes

Aspecto de alguns componentes montados para testes

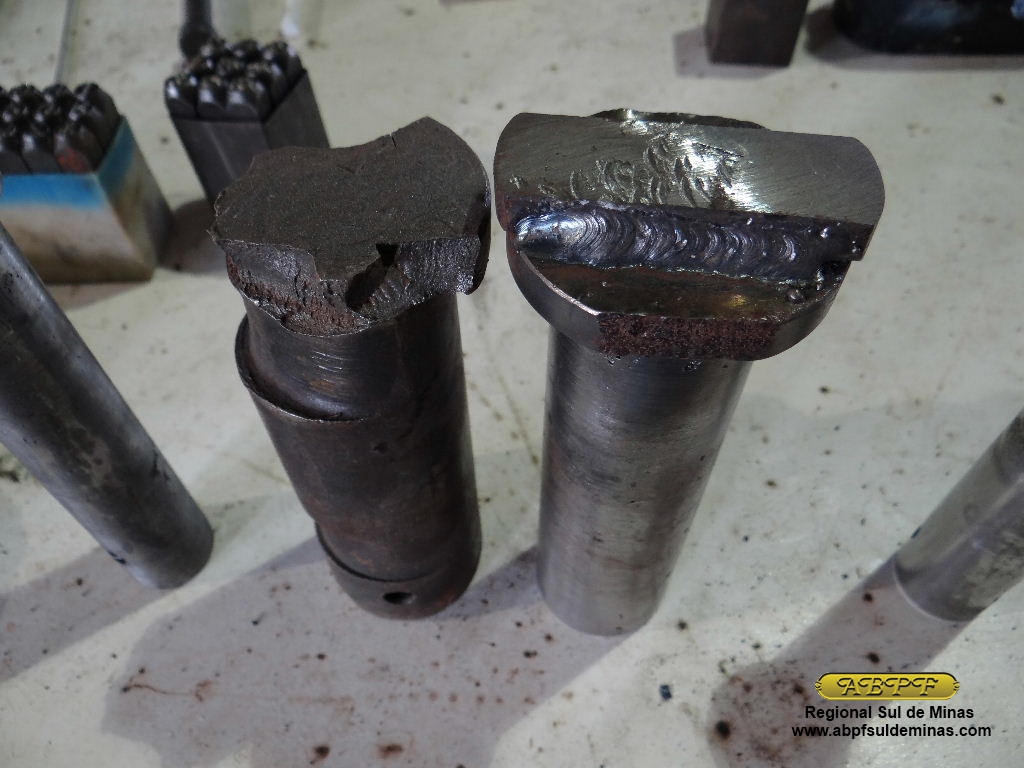

Aspecto do pino original (esquerda) e novo pino

Aspecto do pino original (esquerda) e novo pino

Testando novos pinos

Testando os pinos

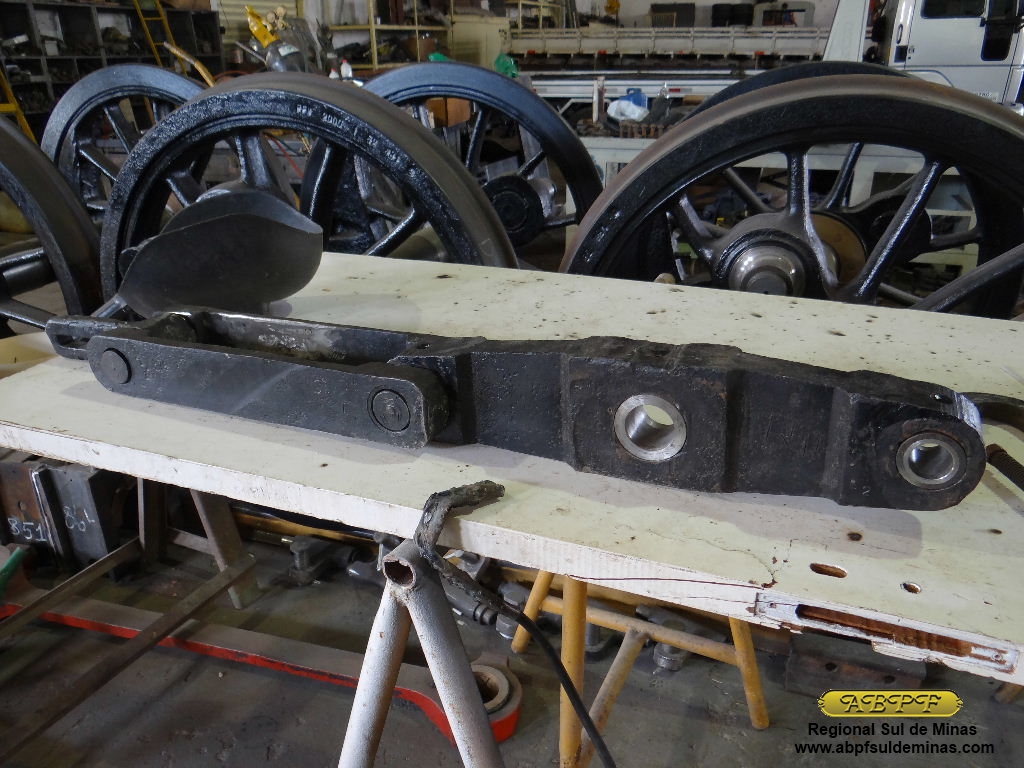

Tirante já em fase final do processo

Tirante já em fase final do processo e barra de equilíbrio

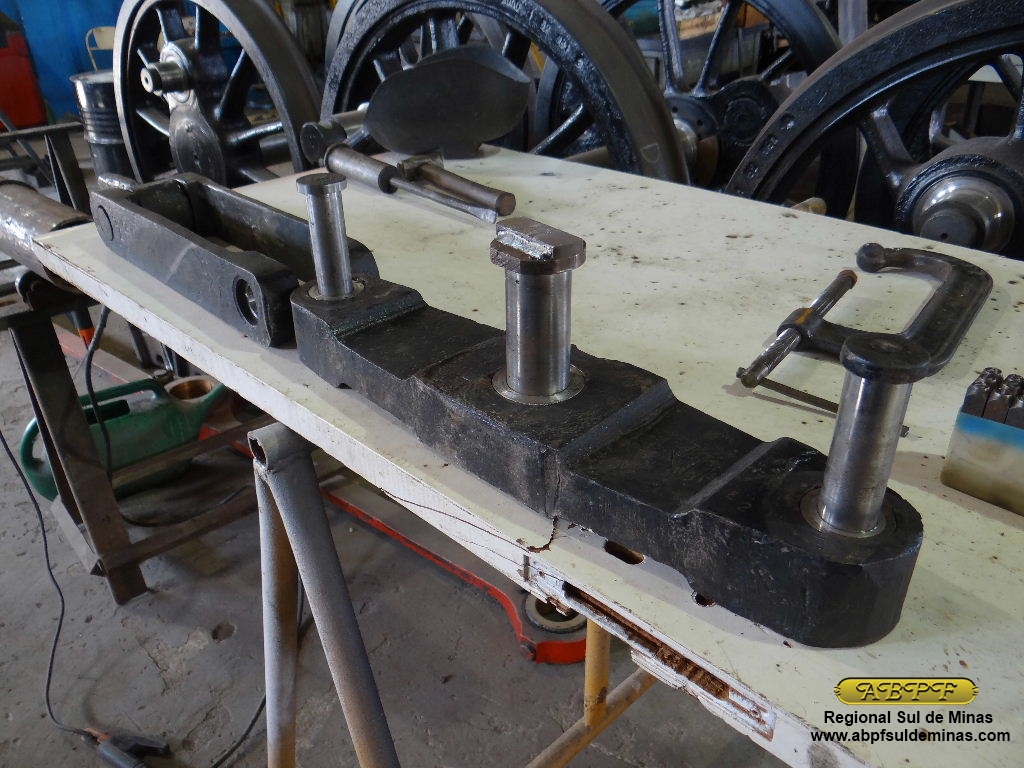

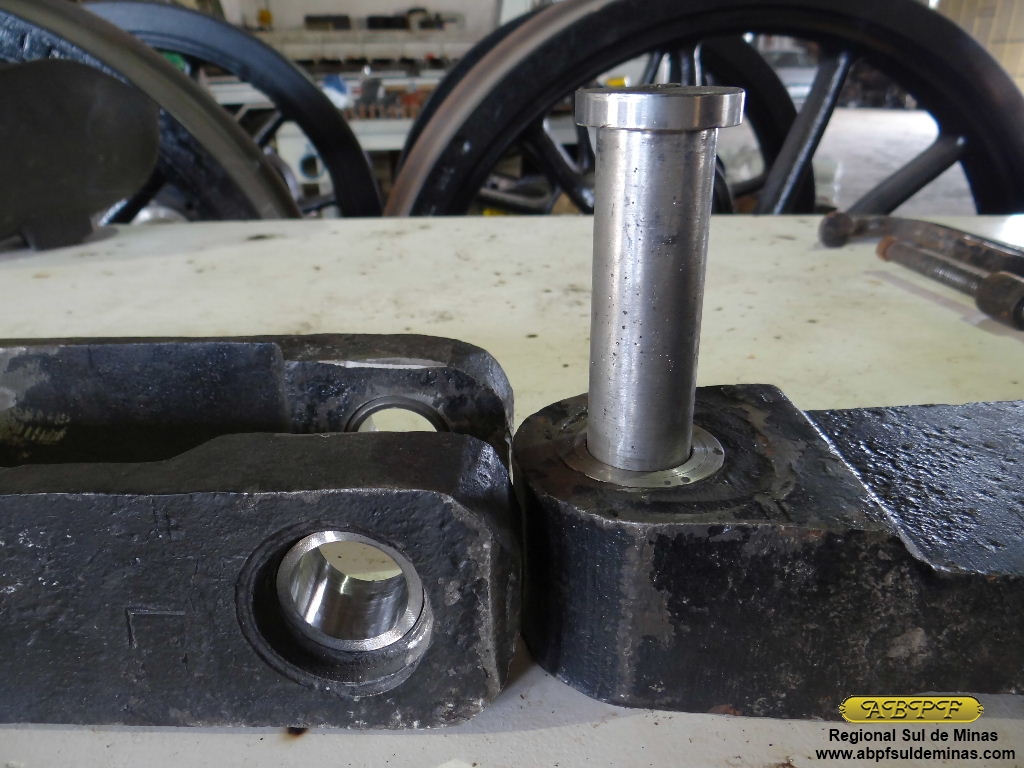

Conferindo os pinos na barra de equillibrio

Conferindo os pinos na barra de equilíbrio

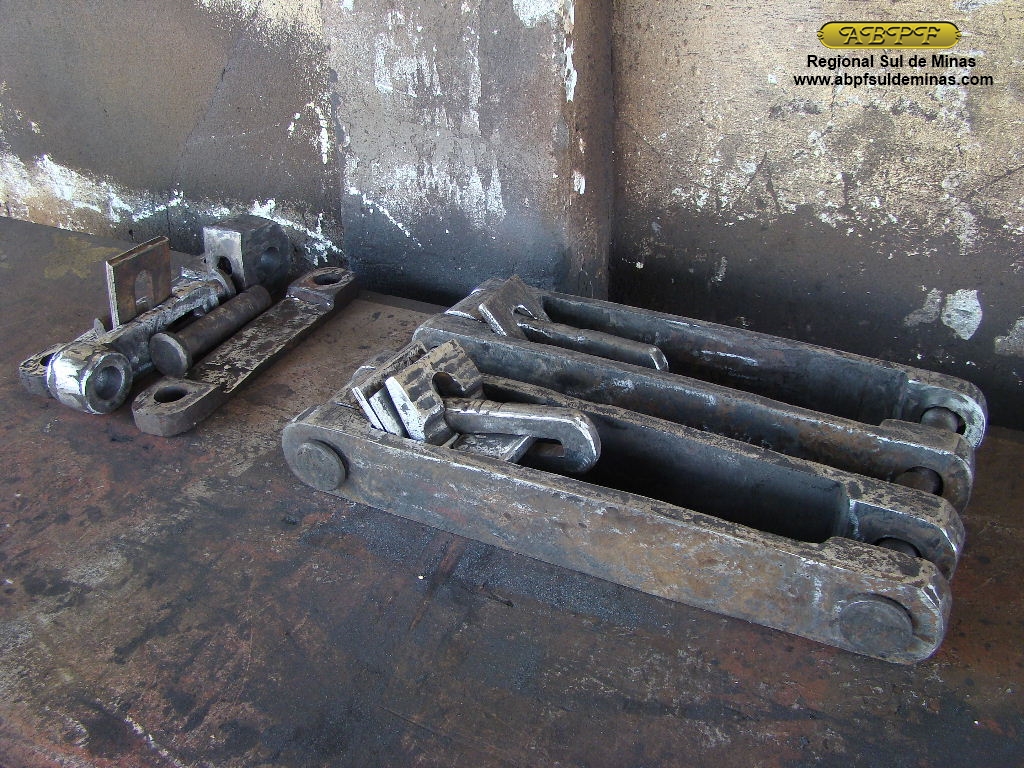

Conforme vão sendo finalizadas, as peças vão sendo estocadas para aguardarem a montagem final

Conforme vão sendo finalizadas, as peças vão sendo estocadas para aguardarem a montagem final

Com as peças prontas, incluindo os novos pinos, foi então iniciada a montagem do conjunto no longeirão da locomotiva:

Uma das primeiras barras instaladas

Uma das primeiras barras instaladas

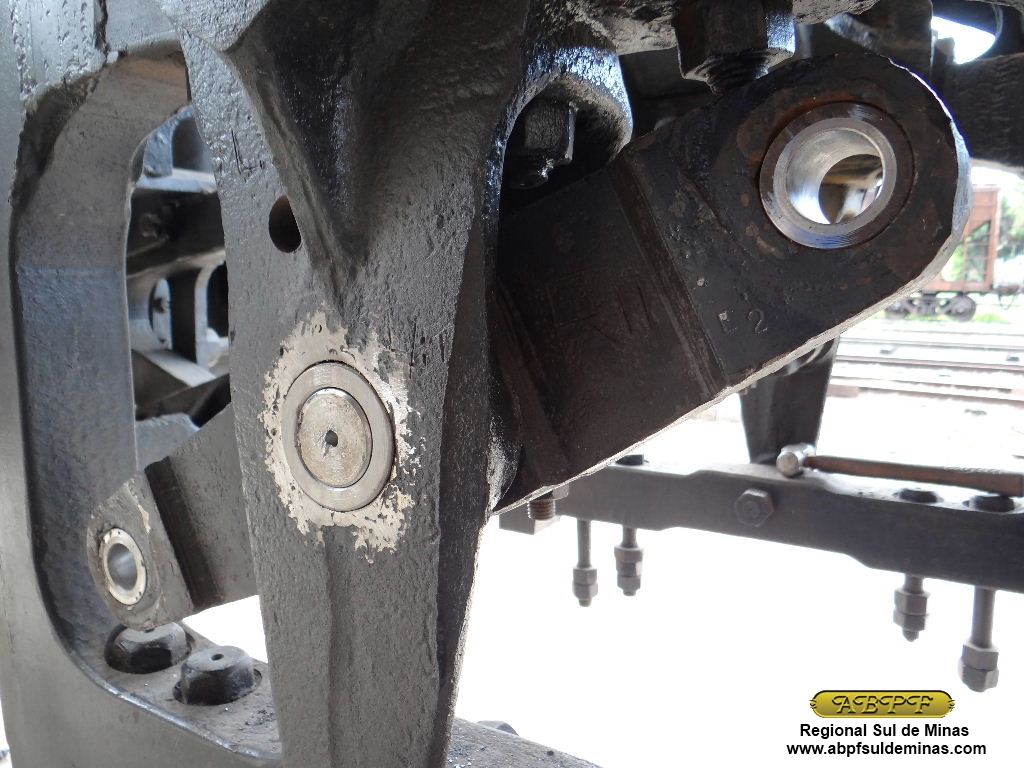

Detalhe da montagem visto pela parte interna do longeirão, onde pode-se observar o contra pino que trava todo sistema

Detalhe da montagem visto pela parte interna do longeirão, onde pode-se observar o contra pino que trava todo sistema

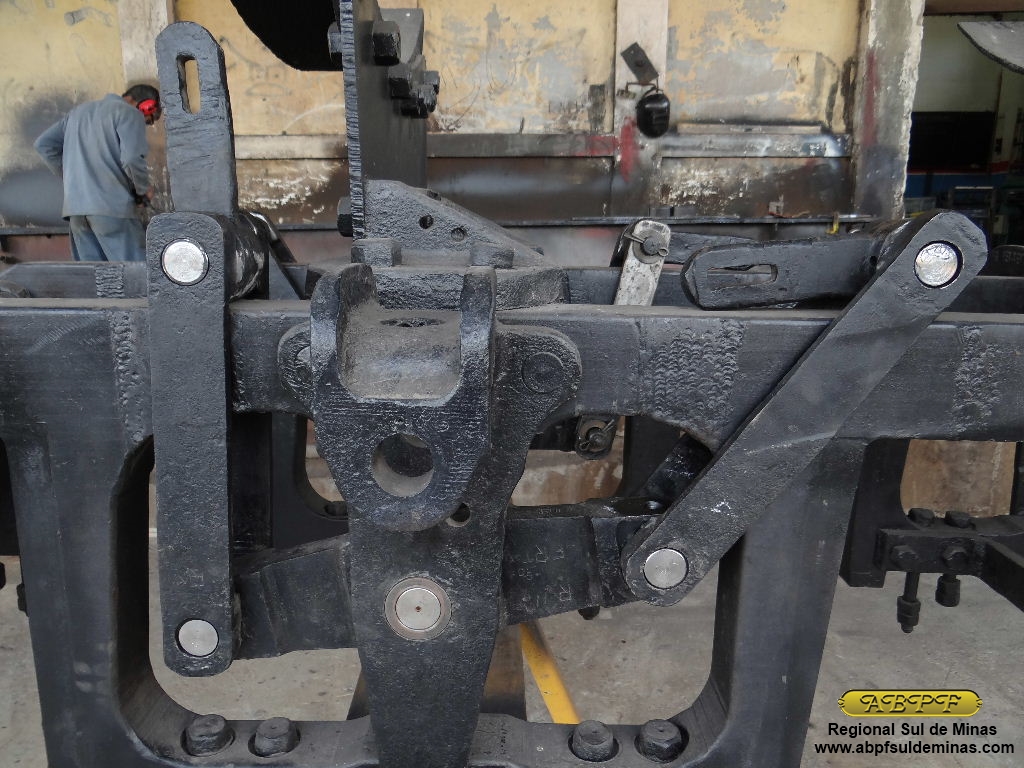

Após instalada a barra de equilíbrio é feita a montagem dos tirantes

Após instalada a barra de equilíbrio é feita a montagem dos tirantes

Com a montagem do sistema, já é possível fazer uma comparação antes e depois. Abaixo, foto do mesmo conjunto antes da reforma:

Aspecto da remoção dos braços de parte da suspensão

Aspecto da remoção dos braços de parte da suspensão

Dessa forma foi concluída a montagem das partes do conjunto de suspensão que não dependem dos rodeiros. No momento estão sendo reformadas as caixas de mancais, reforma que inclui a fundição de novas peças, além da reforma dos truques guias.

Quando estes trabalhos forem concluídos, será possível então remontar todo o sistema de suspensão e a locomotiva finalmente vai voltar aos trilhos para em seguida receber a caldeira de volta.
